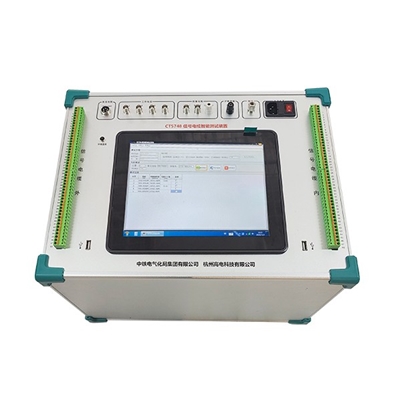

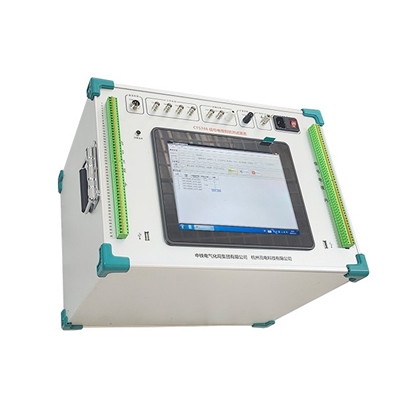

CT5748 信号电缆智能测试装置

信号电缆智能测试装置,可实现一次接线,对48芯及以下信号电缆进行导体直流电阻(导通)、工作线对导体电阻不平衡(由导体直流电阻计算得出)、绝缘电阻和工作电容的电缆电气特性自动测试,软件提供良好的人机交互界面,操作简实现单明了,有利于用户实现自己的需求。

参考标准:

GB/T-3956-2008
GB/T-5441-2016
TB T 3100-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    信号电缆自动测试装置包括直流电阻测试模块、绝缘电阻测试模块、工作电容测试模块、电源供电模块、控制模块、一体微电脑显示屏、接驳模块(与被测电缆进行连接的连接装置),一体微电脑显示屏采用WINDOWS操作程序,预存全规格信号电缆测试记录表格,测试时打开相应的测试表格,在表格中输入电缆盘号、型号、长度,按下对应测试项目按钮,可控制切换输出直流电阻、电容、绝缘电阻模块测试信号,通过接驳模块WAGO接线端子接到信号电缆盘两端,按照接线顺序自动测量并填入表格,测试数值能自动存储、导出。测试前先试用电缆测距仪测出总长度。

    1.直流电阻

    量程100mΩ-10kΩ,测试电流:1A

    精度:±0.2%+20mΩ

    2.工作电容

    量程:1000pF10uF,测试频率:1kHz

    精度:1%±5pF

    3.绝缘电阻

    量程:1MΩ~100GΩ,测试电压:DC500/1000V

    精度:R<50GΩ:5%R>50GΩ:10%
