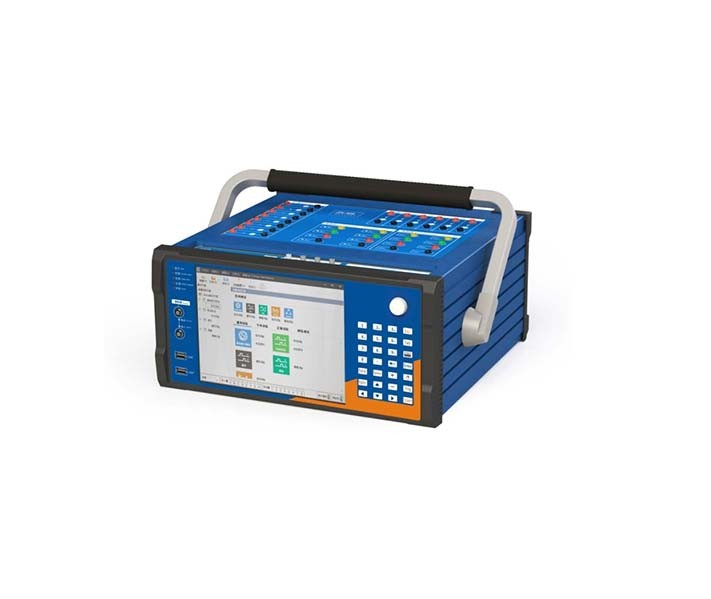

CTCU-500合并单元测试仪

合并单元测试仪系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计,同时基于 IEC61850 通信标准体系,采用先进计算机技术实现的继电保护试验装置。

参考标准:

DL/T 624-2010

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台,采用模块化设计,具有功能强大、精度高、体积小、重量轻的特点,可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试,适用于发电厂、变电站、各类科研单位及设备制造企业。


    传统站保护调试:测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。

    智能站保护调试:测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。

    合并单元试验:测试仪能够输出采集器、FT3、功放电压电流、级联电压,同时能够读取合并单元9-2或FT3报文,测出合并单元的比差、角差、时差,具备合并单元首周波录波截屏功能。

    智能终端:测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接点接收GOOSE开关位置,测试智能终端软变硬、硬变软动作时间。

    异常报文测试:测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报文输出到数字保护,检查保护接收到异常保护的情况。

    GOOSE测试:测试仪可以进行GOOSE帧报文编辑,虚端子对点,数字毫秒级,开关量测试,并可进行GOOSE报文监测。



    12 路(6 路电压、6路电流)可以同时输出,任意调节,灵活组织。

    内置工控机,Windows 系统,10.4″真彩液晶屏,光电轨迹球鼠标及小键盘操作。

    智能测试模块

    支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率。

    自动测试

    具备就地化保护及数字式保护自动测试功能,可一键完成单个保护装置所有的测试项目;

    数字量/模拟量输出

    可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试,也可对模拟的保护、发变组等装置进行测试;

    模拟量及数字量同时输出

    支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发;

    多种扫描模式

    支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验,并且支持按照递变、滑差、综合的方式进行自动变化试验;

    安全及报警

    具有过热过流保护功能,电流源具备开路保护功能及开路报警功能,电压源具备过载、短路保护功能;

    虚端子图形化显示

    支持虚端子图形化显示功能,数据流向清晰明了;

    报文同时收发

    支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发,也可与IEC61850-9-2 共一个光以太网接口收发;

    FT3/扩展 FT3

    支持 FT3、FT3 扩展及 DL/T 282 报文输出,并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码;

    异常测试

    具有模拟报文异常功能,可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试;

    故障回放

    支持故障仿真和 COMTRADE 格式数据回放功能;

    MMS 服务

    具备 MMS 定值读写功能,可读写智能 IED 设备定值等配置信息;

    对时与授时

    具备同步触发功能,支持直接接入GPS/BD 天线进行对时,也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号;

    硬接点开入及开出

    开入量为有源、无源自适应接点,自动识别输入类型和输入电压,通道间相互隔离,极性反接有告警提示;

    报文接收及分析

    具备报文接收及分析功能,可将接收到的报文用 ZHNPA 打开进行分析或导出

    单纤模式

    光口支持单纤发送、单纤接收,支持光功率测试;

    模拟量小信号

    配备模拟量小信号接口,支持 12 路模拟量小信号输入,可测量-7V~ 7V 交流电压;支持 12 路模拟量小信号输出,可输出-7V~ 7V 交流电压;

    触摸操作

    配备 10.4 寸高分辨率显示屏,支持触摸操作;

    无线连接

    提供 4G 远程测试功能,具备 WiFi 模块,方便用户使用;

    硬件齐全:

    具有8个100M-FX光口和8个FT3发送、1个FT3接收,模拟12个MU进行保护试验,满足母差和备自投试验要求。

    可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。

    可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。

    12 相电流可方便进行三相差动保护测试,24相输出可用于备自投、母差保护测试。

    可完成各种自动化程度高的大型复杂校验工作:能自动测试及扫描各种保护定值,进行故障回放,测试备自投、快切、系统振荡等,实时存储测试数据,显示矢量图,联机打印报告等。

    一机多用集保护、合并单元、智能终端测试与一体。



    环境条件

    正常工作温度: --5℃~45℃

    极限工作温度: --10℃~50℃

    储存及运输:   0℃~40℃

    工作湿度:     20%~90%,无凝露

    工作环境:     无腐蚀性气体

    大气压力:     80kPa~110kPa

    海拔:         0~3000m


    交流电压源输出6路,每路120V/60VA

    量程

    每路 120V/60VA

    准确度

    0.2V~2V 时,±4mV;2V~120V 时,±0.1%

    分辨率

    1mV

    交流电流源输出6路,每路30A/450VA 六路并联180A

    量程

    每路 30A/450VA(250VA)

    准确度

    0~500mA 时,±1mA; 500mA~30A 时,±0.1%

    分辨率

    1mA

    相位

    范围

    0~360°

    准确度

    ±0.1°

    分辨率

    0.1°

    频率

    范围

    0~1000Hz



    准确度

    <±0.001Hz(0~65Hz)

    <±0.01Hz(65~450Hz)

    <±0.02Hz(450~1000Hz)

    分辨率

    0.001 Hz

    时间

    范围

    10ms~9999.999s

    分辨率

    1ms

    开关量输入

    数量

    8 对

    遮断容量

    DC250V /0.5A

    开关量输出

    数量

    6 对,其中 2 对为快速开出(0.1ms)

    直流电压源输出6路,每路±160V/60VA



    量程

    每路 0~160V/60VA



    准确度

    0.2%

    直流电流源输出6路,每路±20A/200VA

    量程

    每路 0~20A/200VA

    准确度

    0.2%

    同步

    接口类型

    GPS/BD ANT,IRIG-B/PPS 光信号;IRIG-B/PPS 电信号;IEEE 1588

    数量

    GPS/BD ANT 1 个;IRIG-B/PPS 光信号 2 个:1 个对时,1 个授时;

    IRIG-B/PPS 电信号 2 对:1 对对时,1 对授时;IEEE 1588 1 对

    无线连接

    接口类型

    WIFI、4G

    有线连接

    接口类型

    百兆 Lan 口,RJ45

    数量

    2 个

    供电电源

    供电电压

    /直流 220V,允许偏差:-20%~15%(直流供电为选配功能使用前先确

    )

    供电频率

    0 或者 47~65 Hz

    IEC 61850 通讯接口

    功能

    任意配置为 IEC 61850 9-1/9-2  SMV 发送、接收端或 GOOSE 发送、

    接收端

    接口类型

    LC 光口

    数量

    8 对,6 对为 100M 自适应,2 对为 100/1000M 自适应

    波长

    1310nm

    IEC 60044 通讯接口

    功能

    IEC60044-7/8、DL/T282 报文的接收、发送

    接口类型

    ST

    数量

    6 个发送口,2 个接收口

    模拟量小信号输入(选配功能)

    接口类型

    航空插头,交流电压

    数量

    12 路

    模拟量小信号输出(选配功能)

    接口类型

    航空插头,交流电压



    数量

    12 路



    USB 口

    数量

    3 个

    工作环境条件

    工作温度

    -10℃~50℃

    湿度

    ≤95%,无凝露

    其他

    联机接口

    RJ45

    显示屏

    10.4 寸真彩液晶显示,带触摸功能
