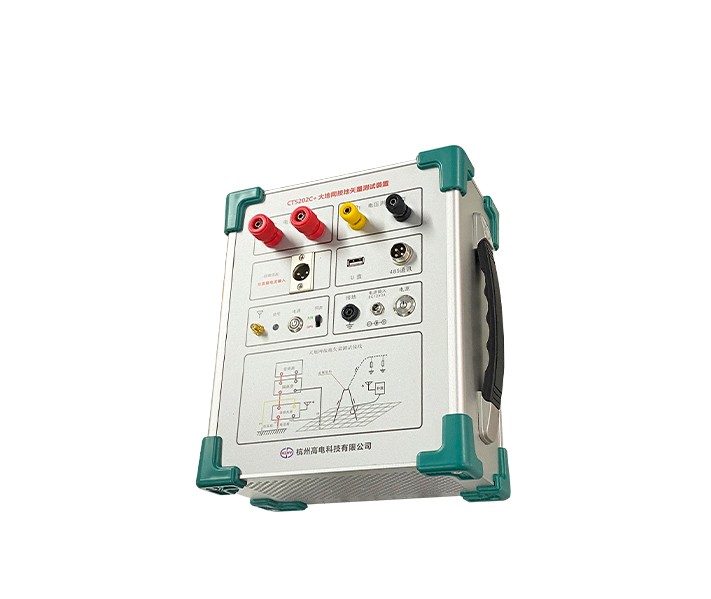

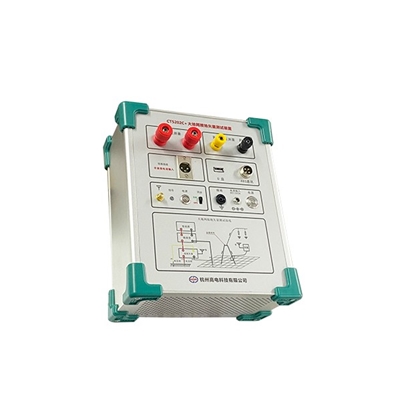

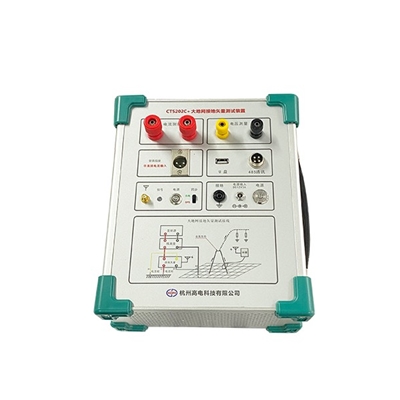

CT5202C+大地网接地矢量测试装置

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源,异频抗干扰技术,能在变电站强干扰环境下准确测量,测量结果由大屏幕液晶显示。

参考标准:

DL/T 475-2017
DL/T845.2-2020

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.包含阻抗、分流向量相互独立的测量模块,配合CT5210大功率变频信号源可完成大型接地网接地阻抗、接地电阻、接地电抗、接地桩(电流极、电压极)电阻、土壤电阻率等接地参数的测量。

    2.阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。

    3.选频万用表所有电流测量均兼容直接测量、钳形电流互感器测量两种方式,测量方式无需人为设置,系统自动识别判断。

    4.抗干扰能力优于1000倍信号幅值。

    5.支持测量数据内部存储和U盘存储。


    系统配置:


    1.CT5202C+大地网接地矢量                      1台

    2.CT5210大功率变频信号源                      1台

    3.CTGL10S隔离变压器                           1台

    4.CT5202C+专用电源适配器                      1只


    可选配



    1.无线通讯天线                                1套

    2.钳形电流互感器                             1只

    3.CT5202C+大地网接地矢量                      1台

    4.CT5202B分流                                 1套


    系统参数:


    1、接地阻抗测量范围:0~200Ω,分辨率:1mΩ

    2、测量准确度:±(读数×1%±1mΩ)

    3、接线方式:标准四极法

    4、自动测量

    5、试验频率:40Hz~70Hz,1 Hz步进.

    6、电流输出: 0~200V/50A、0~400V/25A或0~800V/12.5A,三档可切换.

    7、最大输出功率:10kW

    8、连续工作时间:满载电流15Min, 50%满载电流60Min.

    9、主要保护: 接地保护、声光报警等功能.

    10、抗干扰能力:1000倍干扰时仍能准确测量.

    11、工作电源: 单相交流220V(要接在A、C的两端)或三相交流380V

    12、数据存储: U 盘和内部存储(内部可存储 100 组测量数据).

    13、工作环境:温度-10℃~50℃ 湿度<90%
