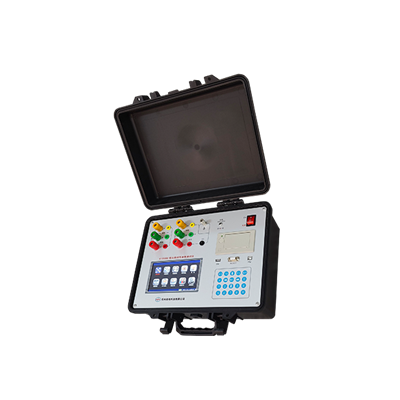

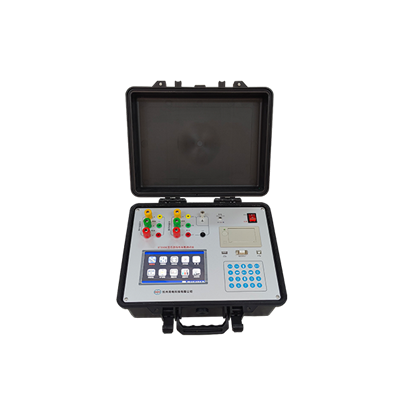

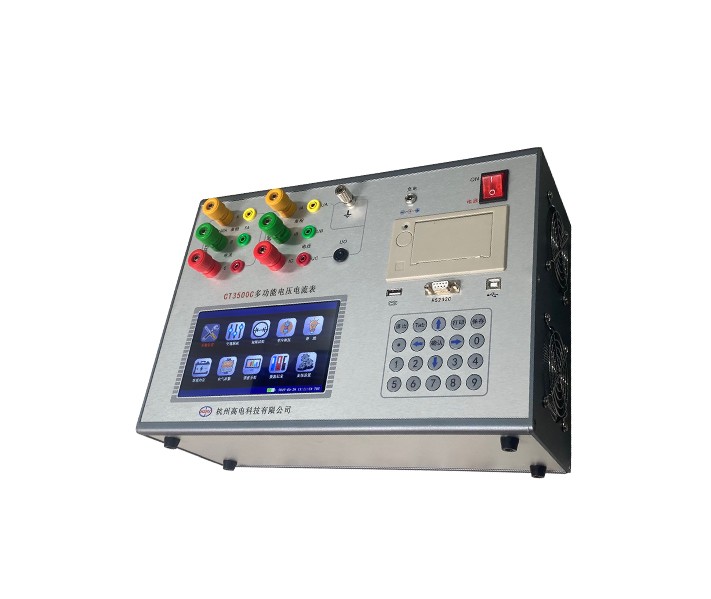

CT3500C变压器特性参数测试仪

变压器特性参数――变压器短路阻抗、变压器容量分析、变压器损耗参数测试仪是本公司自主研发的新一代变压器参数测试仪器,适用于变压器绕组变形之短路阻抗测量、变压器容量分析及变压器(三相或单相)出厂、大修、交接试验中空载和负载损耗参数的高精度测试。

参考标准:

JJF(浙)1083-2012
GB 20052-2020

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.可测量变压器绕组短路阻抗、零序阻抗、负载损耗、空载损耗、空载电流、容量、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。

    2.兼容时下各种干式或油浸配电变压器的损耗水平数据进行容量判断,且数据库可随时更新。

    3.全部数据均在同一周期内同步测量,保证测量结果的准确性和合理性。

    4.做空负载测试时,在仪器允许的测量范围内可直接测量,超出测量范围时可外接一次电压互感器和电流互感器。

    5.自动波形畸变校正,测试结果自动折算,无须任何手工计算。

    6.内置不掉电存储器,可储存9999条测量数据,可长期保存测量数据并可随时查阅。

    7.内置微型打印机可打印全部测试结果或存储记录。

    8.大屏幕液晶显示,全部汉字菜单及操作提示,直观方便。

    9.不掉电日历,时钟功能。

    10.串口通信功能,能将测试数据通过上位机软件上传到电脑中。

    11.移动U盘功能,能将保存在仪器里的全部测试数据转存到移动U盘中。

    1.电压测量范围:AC 10~850V

    2.电流测量范围:AC 0.01~100A

    3.频率测量范围:40~70Hz

    4.功率因素测量范围:-1.0~0~1.0

    6.测量精度:

    电压、电流、频率:±0.1%±3字

    功率: ±0.2%±5字

          功率因数:0.05<cos¢≤0.1  ±0.5%±3字

                         cos¢>0.1  ±0.2%±3字

          容量:10%

    7.环境温度: -10℃~40℃

    8.相对湿度: 当温度为25℃时,不大于90%(无凝露)

    9.充电电源: DC25~25.2V,2A

    10.外形尺寸:ABS箱415×320×168mm

    11.仪器重量:ABS箱6kg (不包括测试线)
