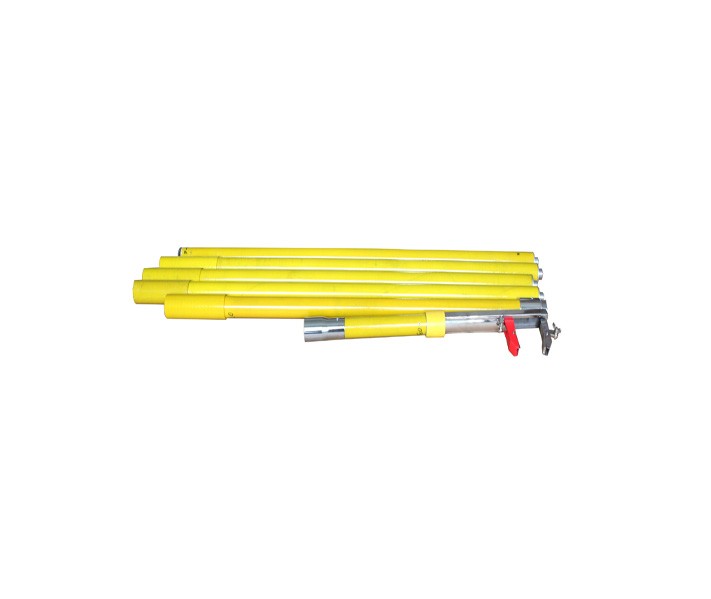

CSQ-8高空测试钳杆接线系列

高空测试钳是解决电力系统进行高空检测以及避免因爬高操作时带来的危险而开发的新产品。该产品主要用于电力系统的变电检修,进行接触电阻、回路电阻、继电保护CT试验、计量外勤互感器等对电气设备进行高空接电试验。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.该产品可直接在地面进行操作,可进行3~8m的高空测试作业,实用性强,使用方便。

    2.采用机械传动的原理,比以前用钢丝绳牵拉的方式更安全可靠,操作更简便,省时省力。

    3.测试钳口采用多层铜皮焊接而成,较宽厚的钳口设计使其在短时间内通过的电流大,接触良好,过载能力强。

    4.绝缘操作杆采用插接式螺栓连接而成,为防止铝合金接头间咬死,采用加不锈钢套的形式使连接更为可靠和安全,

    5.连接起来后的整根操作杆配合更好,间隙更小,测试时晃动也不大,使操作更为安全。

    6.可用于500kV以下的高压场所进行测试,测试高度从3m~8m不等,可由绝缘操作杆任意加装插接而成。

    序号

    名称

    长度尺寸(m)

    电流(A)

    耐压(kV)

    材料

    备注

    1

    测试钳钳夹头部

    0.6

    >100A



    不锈钢外壳铜钳口

    钳夹开口80mm

    2

    插接式操作杆

    4米3节



    500

    环氧绝缘棒

    第1节接钳头第2节和最后1节均定向,其余各节均可互换。

    3

    插接式操作杆

    5米4节



    500

    环氧绝缘棒

    4

    插接式操作杆

    6米5节



    500

    环氧绝缘棒

    5

    插接式操作杆

    8米6节



    500

    环氧绝缘棒

    6

    电流、电压线及短接线

    电流线10mm2/或6mm2*10m,A/φ6厚线鼻B/φ10线鼻,红黑各1根

    连接线一般按用户要求配置,也可不配。

    电压线1.6mm2*10m,A/φ6线鼻B/6mm钩片,红黑各1根

    短接线10mm2*0.3m A/Bφ6厚线鼻,红黑各1根

    7

    铝合金箱

    6m单把装箱尺寸:1420 × 260 × 140mm

    6m 2把装箱尺寸:1420 × 290 × 150mm

    8m 2把装箱尺寸:1420 × 330 × 160mm

    6m 3把装箱尺寸:1420 × 345 × 180mm
