CT9600E中置柜无线核相仪(三相同测)

中置柜无线核相仪(以下简称“仪器”)用于带有五防柜功能的开关柜核相,通过将采集器绑在中置柜上下刀闸的母排上可实现六相同测。同时,仪器还配置通用发射器,用于两条高压线路并网或环网核相。仪器适用于5V~220kV交流输电线路和二次带电显示器核相,同时具有高压验电功能。

参考标准:

DL/T971-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相仪的诸多缺点,此外仪器可升级相序检测和远程核相功能。

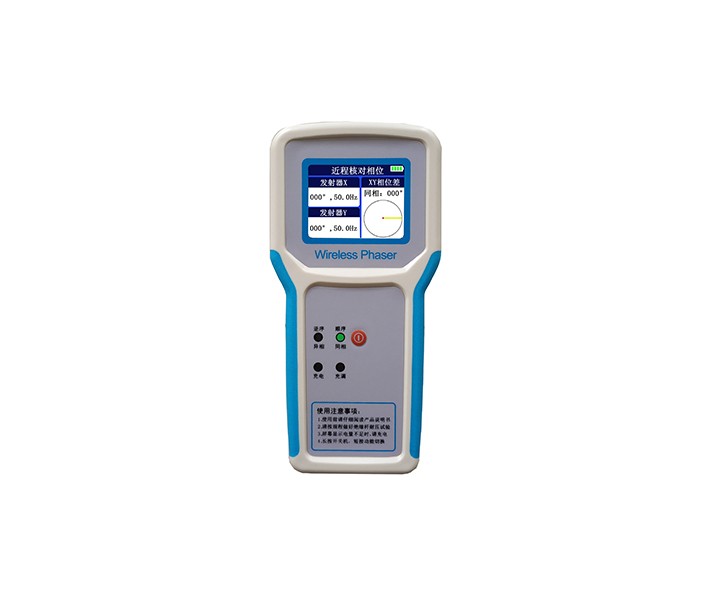

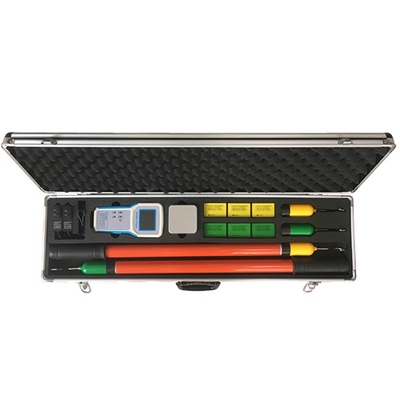

    仪器由2对通用发射器、3对中置柜采集器和1个接收主机组成。发射器和采集器可以判断线路是否带电,测量线路相位和频率。近程核相时,发射器和采集器测量的数据通过无线电发送给接收主机,接收主机依据发射器测量的数据计算两线路相位差值,判断同异相。



    1、相位差准确度:误差≤5°。

    2、频率准确度:±0.1HZ。

    3、可跨电压测量范围为5V~220kV。

    4、接收主机与发射器的最大传输视距约100米,与采集器的最大传输视距约60米。

    5、真人语音提示测量结果和操作步骤。

    6、3.2英寸彩屏同时显示各线路相位差、频率、矢量图和同异相结果,显示自身及采集器电池电量。

    7、连续1小时无操作自动关机。

    8、采集器、发射器和接收主机均内置可充电锂电池,配置5V充电器。

    9、主机内置18650锂电池,电池容量为2500mAH。采集器和发射器内置10440锂电池,电池容量为450mAH。

    10、高压测量时泄漏电流<10uA。

    11、采集器和发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

    12、工作环境:-35℃--- +45℃ 湿度≤95%RH。

    13、整机重量:约8KG。

    14、仪器包装尺寸:长89cm*宽26cm*高11cm。
