适用范围：满足27kV  PT（电磁式电压互感器）的感应耐压及局部放电试验；满足27kV  CT（电流互感器）的局部放电试验。

试验现场的干扰源

   1) 空间干扰：在试验回路未通电就存在干扰。其来源主要是试验回路以外的其它回路，附近高压电场、整流设备、电机启动和无线电干扰等。

   2) 电源的干扰：电源干扰来自电源本身，试验回路通电后产生的干扰，但又不是试品内部的干扰。这种干扰通常随电压增加而增大。

   3) 系统干扰：这种干扰主要是试验装置系统本身的干扰，高压导线的电晕或接触不良放电，以及低压侧局部放电，通过励磁变压器耦合到测量回路引起的干扰。

   4) 接地干扰：由于试验回路多点接地或接地不良产生的干扰。

   5) 其它干扰：高压导线的电晕或接触不良，试品周围物品，产生悬浮电压，产生的干扰。

抑制干扰的措施

   1) 在高压试验装置的低压侧设置低通滤波器，抑制试验供电网络中的干扰。

   2) 试验电源设置屏蔽式隔离变压器，抑制电源供电网络中的干扰。

   3) 在试验的装置高压侧设置高压低通滤波器，抑制电源供电网络中的干扰。

   4) 高压端部选择合适的均压环或均压球，采用专配的伸缩式无晕高压导管。

   5) 抑制试验回路接地系统的干扰，唯一的措施是试验回路选择一点接地。

   6) 试验回路尽量紧凑，特别是高压引线线径要足够大，并与试品垂直。

   7) 试品周围物品，不应产生悬浮电压，周围金属材料应接地。

各主要部件性能参数

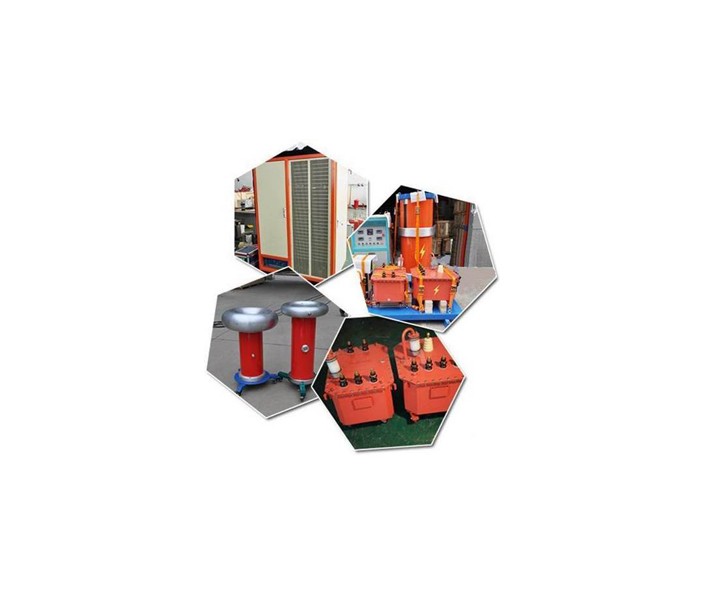

无局放变频电源 PFTS-5 1台

   1) 输入工作电压和电流： 单相220V，50Hz

   2) 输出电压和电流： 单相0～190V，最大电流26A

   3) 输出频率： 30～300Hz

   4) 额定输出功率： 5kW

   5) 局放量： ≤10pC

   6) 输出电压波形： 完全正弦波，畸变率＜1.0%

隔离变压器 WJ-BG7 1台

   1) 额定容量： 7kVA

   2) 额定频率： 50Hz

   3) 额定输入电压： 220V

   4) 额定输出电压： 220V

   5) 局放量： ≤10pC

   6) 相数： 单相

   7) 隔离变压器可减少电源干扰

无局放中间变 WJ-BZ5 1台

   1) 额定容量： 5kVA

   2) 额定输入电压： 190V

   3) 额定输出电压： 100V/150V/250V/350V

   4) 额定频率： 100Hz

   5) 局放量： ≤10pC

无局放试验变压器 YDBJ（W）-5kVA/50kV 1台

1) 输出电压： AC：50kV

2) 额定容量： 5kVA

3) 输入电压： 190V

4) 工作频率： 50Hz

5) 局部放电量： ≤10pC

6) 绝缘介质： SF6

7) 工作制： 满负载≤5min

无晕交流分压器 WJ-F50 1台

1) 工作方式： 纯电容式

2) 额定电压： 50kV

3) 测压精度： 1.0%

4) 工作频率： 30～300Hz

5) 电容量： 100pF

6) 局放量： ≤10pC

耦合电容器 WJ-C50 1台

1) 工作方式： 纯电容式

2) 额定电压： 50kV

3) 工作频率： 30～300Hz

4) 电容量： 300pF

5) 局放量： ≤10pC
