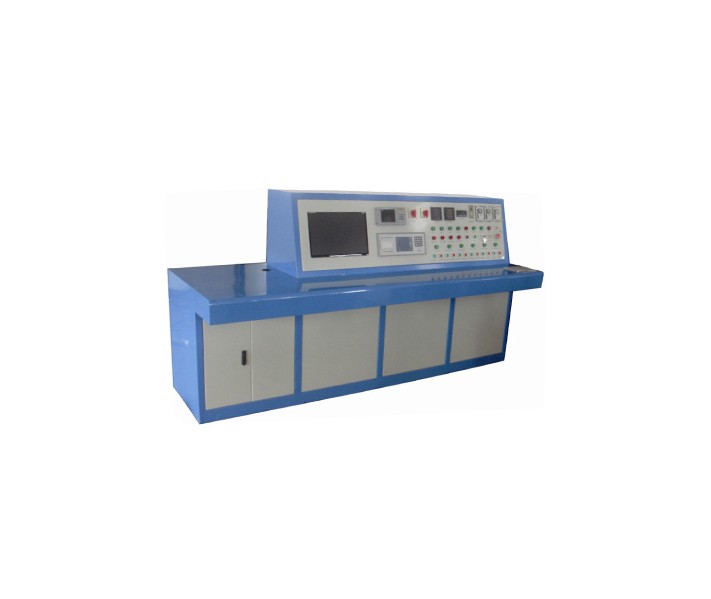

CTBZ变压器综合试验台系列

变压器综合测试系统可用于供配电系统,电力变压器制造厂,工矿等企业单位,节能监察部门,判断电力变压器的空载电流、空载损耗、阻抗电压和负载损耗、直流电阻,变比,等电气参数、实施状态诊断、确保安全运行、降损节能,为监测或制造变压器提供真实数据。产品集成控制台、调压器、采集测试单元等采用手动、半自动、自动、组合式等多种方案,满足不同用户需要。

参考标准:

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    ◇测试系统可手动、半自动或智能操控

    ◇组件可集成一个台体,也可独立分置

    ◇试验装置的控制部分采用PLC等先进的控制技术

    试验台上设有机械式紧急停止按钮,以备在紧急情况下保证人员、设备和被试品的安全

    1、试验能力:

    1)可以满足容量63000kVA、110 kV及以下的油浸式变压器(包括S9\S11\S13及非晶合金变压器)

    2)可以满足容量31500kVA、35 kV及以下的干式变压器

    3)可以满足容量6300kVA、10 kV及以下的矿用防爆式变压器

    4)特种变压器(订货时需告知详细的容量及电压等级)

    2、试验项目:

    1)变压器绕组电阻测试

    2)变压器的电压比测量及联接组别号的测试

    3)变压器空载电流(%)及空载耗损测试

    4)变压器短路阻抗(%)及负载损耗测试

    5)变压器工频外施耐压试验

    6)变压器感应耐压试验

    3、可扩展的试验项目:

    1)变压器局部放电试验

    2)空载谐波试验(0~31次谐波)

    3)变压器油的耐压测试(0~80kV)

    4)变压器温升试验(可以自动绘制温升曲线)

    5)  绝缘电阻测试(吸收比及极化指数)

    6)变压器抗干扰介质损耗测试

    7)  雷电冲击试验
