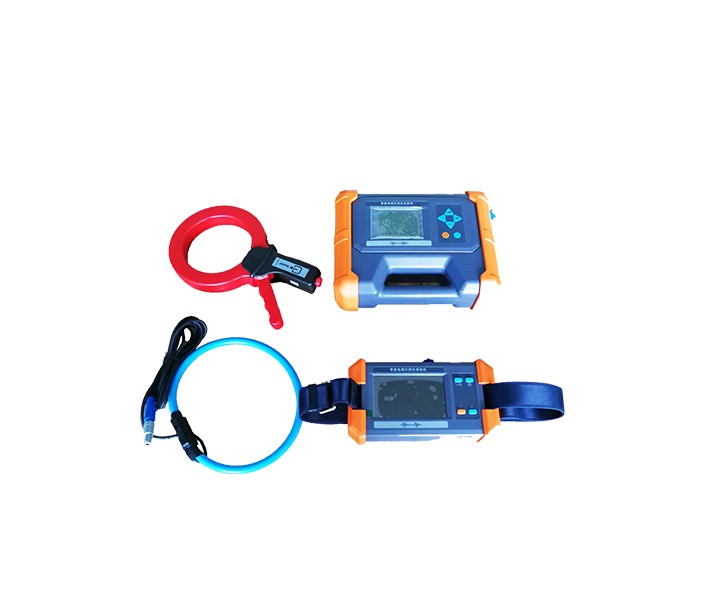

CT5736W智能电缆识别仪

智能电缆识别仪是一套高性能电缆识别仪,由信号发射机和接收机组成,用于多条电缆中准确识别目标电缆,同时适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。识别准确率高,使用方便。

参考标准:

DL/T 849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。

    2、柔性卡钳接收、使用灵活方便。

    3、50Hz/60Hz电缆负载电流测量功能。

    4、多种信号输出方式:直连输出、卡钳耦合。

    5、发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。

    6、唯一性识别:明确给出识别结果。

    7、内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。

    8、机壳坚固、质轻便携。

    9、全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑

    10、制邻近运行电缆及管道的工频及谐波干扰。


    发射机:

    1、输出方式:直连输出、卡钳耦合。

    2、输出频率:640Hz(复合频率)、1280Hz(复合频率)。

    3、输出功率:最大10W,10档可调,全自动实时阻抗匹配。

    4、直连输出电压:最高150Vpp。

    5、过载和短路保护。

    6、人机界面:320×240点阵液晶显示器。

    7、内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。

    接收机:

    1、输入方式:柔性卡钳。

    2、接收频率:

        主动探测频率:640Hz、1280Hz。

        工频被动探测频率:50Hz/60Hz(用户可配置)。

    3、电缆识别:柔性卡钳智能识别。

    4、工频测量:量程AC 1-1000A,精度±3%。

    5、人机界面:800x480液晶显示器;液晶尺寸121x76mm。

    6、内置电池:2节18650锂离子电池,标称3.7V,6.8Ah。

    其他:

    1、体积:发射机280×220×90mm,接收机220×125×55mm。

    2、质量:发射机2.3kg,接收机0.9kg。

    3、发射机充电器:输入AC100-240V,50/60Hz,输出DC8.4V/2A。

    4、接收机充电器:输入AC100-240V,50/60Hz;输出DC5V/2A。

    5、使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
