CTYD油浸试验变压器系列

轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

参考标准：

DL/T 848.2-2018

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

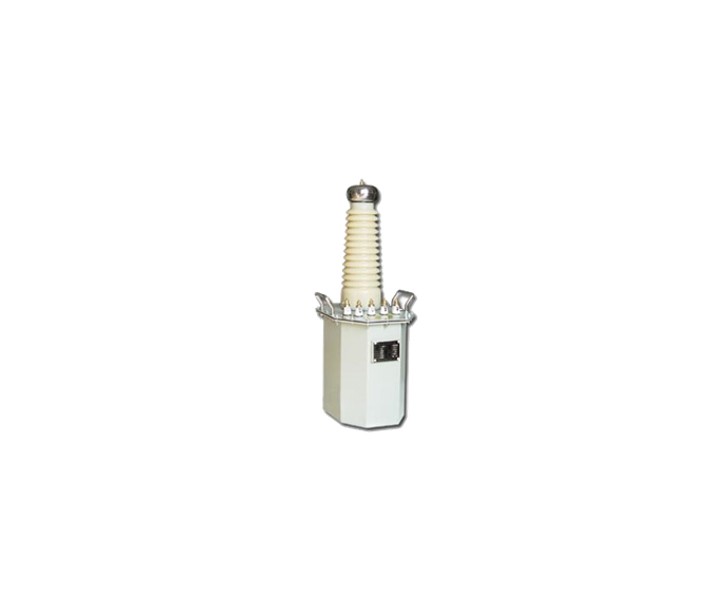

本轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方

选型表：

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入电压(V)	低压输入电流(A)	变比(高/仪)	温升℃(30分钟)
-1.5/50	1.5	50	30	200	7.5	500	10
-3/50	3	50	60	200	15	500	10
-5/50	5	50	100	200	25	500	10
-10/50	10	50	200	200	50	500	10
-20/50	20	50	400	380	52.6	500	10
-30/50	30	50	600	380	79	500	10
-50/50	50	50	1000	380	132	500	10
-5/100	5	100	50	200	25	1000	10
-10/100	10	100	100	200	50	1000	10
-20/100	20	100	200	380	52.6	1000	10
-30/100	30	100	300	380	79	1000	10
-50/100	50	100	500	380	132	1000	10
-15/150	15	150	100	380	39.5	1500	10
-20/150	20	150	133	380	52.6	1500	10
-25/150	25	150	167	380	65.7	1500	10
-30/150	30	150	200	380	79	1500	10
-50/150	50	150	333	380	132	1500	10
-100/150	100	150	667	380	263	1500	10
-50/200	50	200	250	380	132	2000	10
-100/200	100	200	500	380	263	2000	10
-150/200	150	200	750	380	395	2000	10
-200/200	200	200	1000	380	526	2000	10
-300/200	300	200	1500	380	790	2000	10
-50/300	50	300	167	380	132	3000	10
-100/300	100	300	333	380	263	3000	10
-150/300	150	300	500	380	395	3000	10
-200/300	200	300	667	380	526	3000	10
-300/300	300	300	1000	380	790	3000	10
