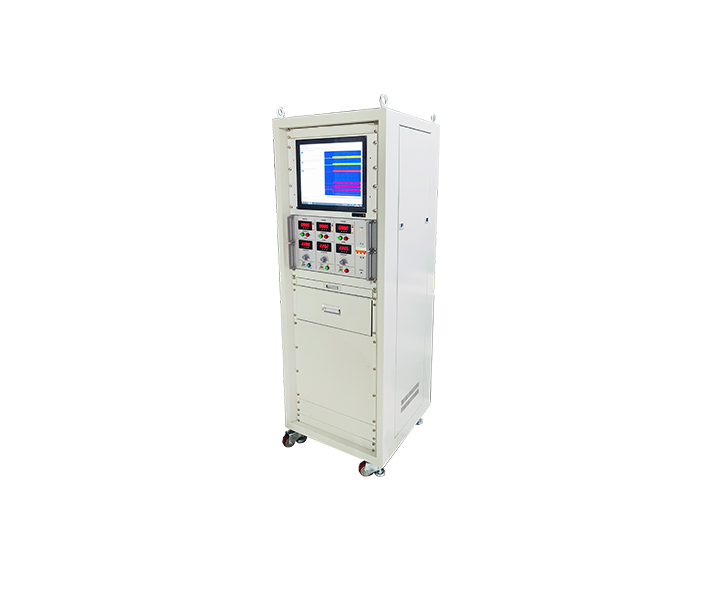

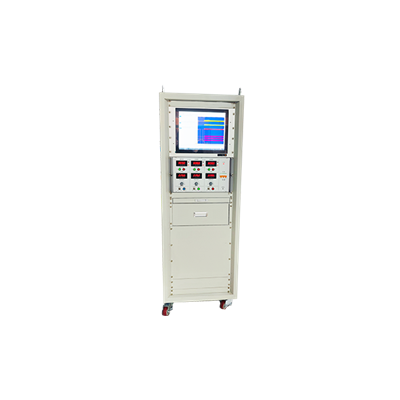

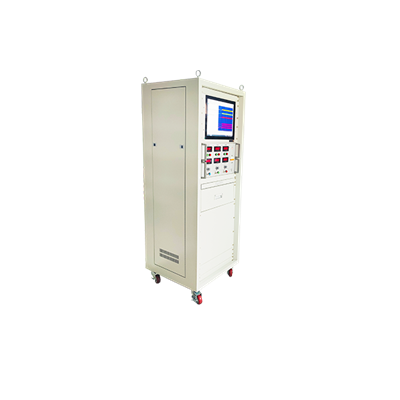

CT8009TAD6 高压开关机械特性试验台

本高压开关机械特性测试台柜应适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关和柱上开关等的机械动特性的测试。主体结构采用19寸标准机架式,操作台底部安装底盘轮(带定位)便于设备移动。

参考标准:

DL/T 846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    ◆ 适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。

    ◆ 完善的全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。包括不限于显示合闸、分闸、合分、分合、分合分过程中的所有时间,行程、速度波形以及数据报表。可显示出触头速度以及加速度的变化曲线。

    ◆ 可新建开关型号、速度自定义至少可按“占总行程分比”、 “时间”、“行程”三种方式分别定义速度范围及完成相关参数的保存、删除、设置、测试等操作。

    ◆ 测试软件有强大的数据库功能,支持MAS、ERP、EIP等信息平台提取测试数据。可随时方便的检索、查询、打印历史数据。具有时间—行程特性曲线。并可根据GB1984要求加载包络曲线进行对比;可显示线圈电流波形曲线;具有断口信号监测点。

    ◆ 可测试12路金属主触头。6路辅助触头时间测试。每个测试通道均具备良好的感应电泄放保护电路,在550kV变电站母线带电的情况下可靠测试。

    ◆ 具备3路直线型模拟量行程传感器测量通道、3路角位移型数字量行程传感器测量通道。软件包含了多种角度与行程的转换模式。

    ◆ 测试台具备各自独立的分闸、合闸、储能交、直流操作电源及电压表指示,可同时满足低电压和高电压动作试验。一次性接好线后无须倒线就可以随时控制电机储能,能够实现开关单分、单合、合分、分-合分,分-θ—合分-t—合分、合分—t-合分测试及长时间的机械寿命测试(达一万次)。

    ◆ 仪器具有电保持模式和机械保持模式。可采用内触发、外触发和手动触发三种触发方式。

    ◆ 19寸标准机柜,17寸大屏幕PC一体工控机主机、可拆卸式主机箱,便于移动。

    1)输入电源:三相四线,AC380V±10% ,50Hz。

    2)输出电源:手动调压,合闸、分闸、储能为独立的三路可调电源;

    直流DC0~270V可调,分辨率≤1V,误差≤1%;

    交流AC0~300V可调,分辨率≤1V,误差≤1%;

    设备电源输出

    电源回路

    电源类型

    电源输出范围

    手动调压

    合闸回路

    AC

    0-300V/10A

    DC

    0-270V/20A

    分闸回路

    AC

    0-300V/10A

    DC

    0-270V/20A

    储能回路

    AC

    0-300V/10A

    DC

    0-270V/10A












    3)绝缘性能:绝缘电阻>2MΩ;漏电流:<3.5mA;介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧;

    4)时间通道:12路(A1、B1、C1、A2、B2、C2、A3、B3、C3、A4、B4、C4)及(F1、F2、F3、F4、F5、F6),可测量辅助开关配合时间。

    测量范围:1~20000ms。

    准确度:±(0.05%t+0.1 ms);1~2000ms分辨率0.1ms:2000~20000ms分辨率1ms

    5)速度:量程 0-20.00m/s,分辨率不低于 0.01m/s,误差≤1%rdg±0.01;

    6)行程:量程 0-1000.0 mm,分辨率不低于0.02mm,误差≤ 1%rdg±0.1;

    7)线圈电流:量程0-20A,分辨率不低于0.1A;

    8)传感器:

    模拟传感器输入测量范围:0~5V;电阻范围:200Ω~5kΩ

    数字传感器接口:长线驱动器RS422接口,测量角度准确度:±0.1º,分辨率:0.05

    9)机柜尺寸:19英寸标准机架600mm*600*1600mm(不含轮子高度),颜色:计算机灰。

    10)重量:100kg

    11)工作条件:温度 -20℃~50℃,湿度 ≤90%RH,不结露,海拔低于2000米。
