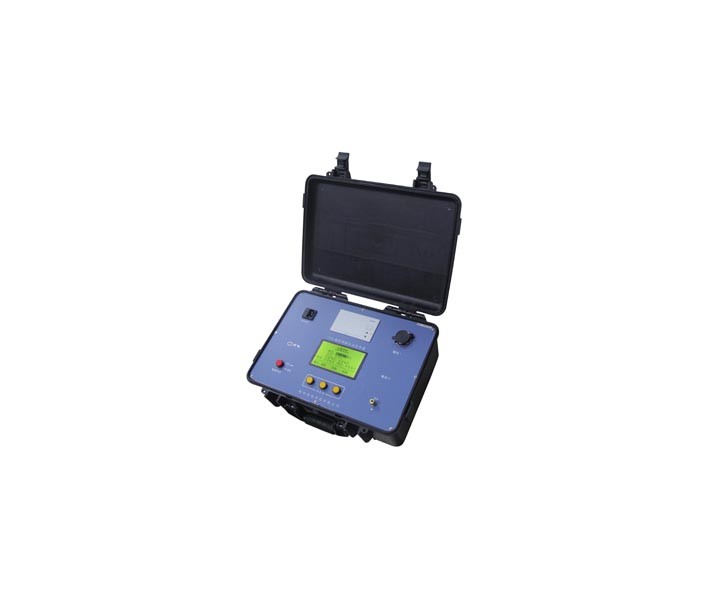

CTVL超低频耐压试验装置系列

本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

参考标准：

DL/T 849.5-2019

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

1、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

产品选型：

1、命名说明，

CTVL - 80/1.1

CTVL：产品字母代号

80：额定输出峰值电压，单位kV

1.1:额定负载电容量，单位μF

2、超低频系列产品及选用表

型号	额定电压	带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	8A	控制器：4㎏升压器：26㎏含外包装箱32Kg
		0.05Hz,≤2.2µF
		0.01Hz,≤10.0µF
40/1.1	40kV （峰值	0.1Hz,≤1.1µF	8A	控制器：4㎏升压器：45㎏
		0.05Hz,≤2.2µF
		0.01Hz,≤10.0µF
50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：45㎏含外包装箱47Kg
		0.05Hz,≤2.2µF
		0.01Hz,≤10.0µF
80/1.1	80kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏一级升压器（30kV）：26㎏二级升压器（50kV）：45㎏
		0.05Hz,≤2.2µF
		0.01Hz,≤10.0µF
90/1.1	90kV （峰值）	0.1Hz,≤1.1µF	30A	控制器：4㎏一级升压器（40kV）：36㎏二级升压器（50kV）45㎏
		0.05Hz,≤2.2µF
		0.01Hz,≤10.0µF
