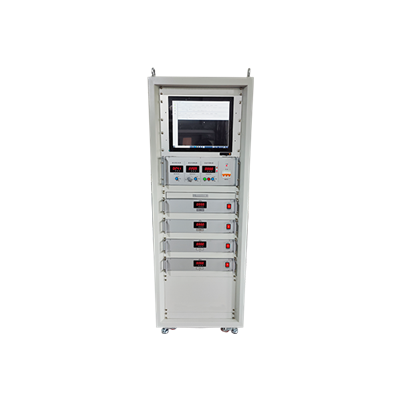

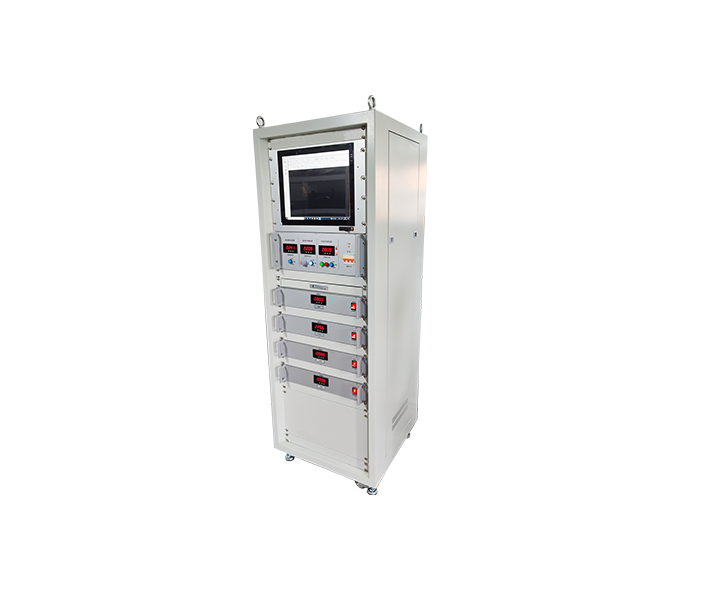

CT830NAP系列高压开关磨合试验台

本高压开关磨合试验台采用工控机管理,操控各测试单元,本装置适用于多台开关分合操作、磨合、机械寿命试验,具备分闸(合闸)、储能交、直操作电源及电压表指示,可整定单合、单分、合分、分合、重合、机械寿命、储能等时序,具备触点合分状态检测功能

参考标准:

DL/T 846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    采用专用多台磨合仪单元联机,一体工控机集控,能够实现对多工位开关断口信号模拟量和数字量的采集、储能、分、合操作的输出控制功能。输入信号及通道之间均有5000V的隔离,确保信号间不发生串扰。

    输出控制采用了交直流通用的无触点电子开关,具有过压、过流保护功能,使得输出既高速、可靠且坚固。

    上位机软件使用自主开发的专用磨合软件。其运行在windows 操作系统下,系统测试操作简单,一次设置,自动完成整个磨合功能。并且有完善的用户权限管理和数据管理功能,可以跟踪磨合过程中的参数变化状况,形成相应的文档资料,便于在磨合过程结束后对断路器的稳定性做出正确的评估。

    通过优先级调度算法对磨合时序进行分时计算控制,保证正在磨合的产品不会同时合闸、分闸、储能,同一时刻只有一台开关动作,避免多台同时动作对电网造成的污染。

    具有非常完善的报警信息及保护功能,当正在磨合的几台断路器中有一台出现拒分、拒合、误动及辅助开关转换不到位等故障时,磨合台可以进行语音报警和光信号报警。报警的同时,停止操作命令,切断电源。且不影响其它工位正常工作,无需看管。

    系统采用Microsoft Access数据库,支持MAS、ERP、EIP等信息平台提取测试数据。

    1)工作电源:三相四线,AC380V±10%,50Hz

    2)输出电源:

    可输出交直流两种电压,手动调节电压以供各工位试验需要使用,可满足4台开关同时进行磨合,交流输出调压采用调压器,直流输出调压采用高稳定开关电源,具体参数如下:

    工位电源输出

    (手动调压)

    电源类型

    电源输出范围

    备注

    交流可调电源

    0-300V/10A

    各工位连接各电源类型,所有工位均可共用同样电源

    直流可调电源

    0-270V/10A

    直流固定电源1

    24V/40A



    3仪器具备同时对各断路器同时进行寿命测试功能,且每个单元具备独立开启、关闭寿命测试功能。

    4)分闸(合闸)、储能共用一个调压器电源,连续可调,各断路器独立操作电源。

    5分闸、合闸电压输出时间:0.130000ms可调,步进1ms

    寿命测试间隔0 ~3000s,步进1s

    6)仪器具备单分、单合、合分、分合、分合分测试功能。

    7)老化次数设置:132000次可设定。

    8)开关触点合、分状态检测。

    9)电压、时间测量准确度:0.5级。

    10)具有过流保护、故障报警(拒合、拒分)功能。

    11)机柜尺寸:19英寸标准机架600mm*600*1600mm(不含轮子高度),颜色:计算机灰。

    12)重量:80kg

    13)工作条件:温度 -20℃~50℃,湿度 ≤90%RH,不结露,海拔低于2000
