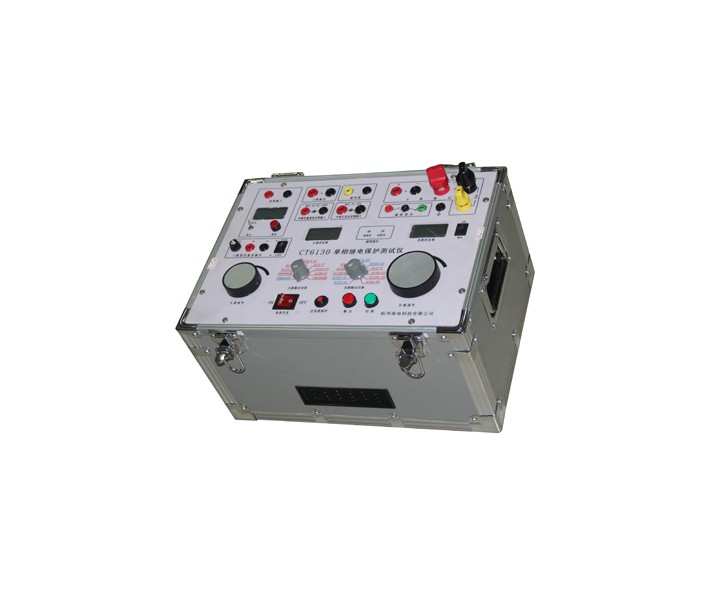

CT6130单相继电保护测试仪

本仪器是一种性能优良的试验设备:它采用铝合金机箱,PC面板,外形美观,装置内配备全套数字式仪表;能同时输出两路交直流电压或交流电流。具有输出容量大、功能强、体积小、重量轻等优点。适用于各种继电器的校验和特性试验及小型CT的变比和极性试验,也可作成套35kV及以下继电保护装置的校验,还可以做单相200A以下的一次通流试验。

参考标准:

DL/T1153-2012

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、两路独立可调输出方式,可任意组合各种状态输出,短路或过载自动保护。

    2、具有双路电流输出能力,能分别输出020A、0200A两路交流电流,可做200A以下一次通流试验。

    3、特设小电流1A档输出,小电流调节平滑。

    4、带有第三路固定直流电压输出,输出电压为DC:220V·1A或110V·1A。

    5、带有0.5级全隔离双通道自动量程交直流数字式伏安表,可同时显示双路交直流电压电流,超量程自动切除。

    6、A路表计带外接功能,可做小型电流互感器的伏安特性和变比极性试验。

    7、内置电秒表,可用带电接点(空接点)或电压起停表,双路测量。

    1、额定输入电源:AC:220V±10%·10A,50Hz~60Hz。

    2、A路可调输出:

         电压:AC:012V·10A、0120V·1A、0250V·0.5A。

         电流:AC:01A·7V、010A·12V、020A·6V。

         各档输出超过标称电流1.1倍以内自动切除输出。

    3、B路可调输出:

         电压:DC:015V·5A、0250V·4A。

                  AC:0120V·8A、0250V·5A、0400V·1A。

         电流:DC:01A·10V、010A·12V。

                  AC:01A·7V、010A·12V、0200A·7V、050A·30V。

         各档输出超过标称电流1.1倍以内自动切除输出。

    4、C路固定输出:

         电压:DC:220V·1A或110V·1A。

    5、绝缘性能:电源输入、A、B、C输出对地及电源输入与A、B、C各路间绝缘电阻≥20MΩ。

    6、A路数显伏安表:

         显示:5位LCD笔段液晶,测量速率:3次/s,背光可开/关。

         交直流电压表:测量范围:2450V,量程自动切换,量程响应时间:3s;

         最小分辨力:0.001V;

         准确度:±(0.5%R+0.02V)。

         交流电流表:测量范围:100mA20A,量程自动切换,量程响应时间:3s;

         最小分辨力:0.01mA;

         准确度:±(0.5%R+0.2mA)。

         功能切换方式:通过输出切换开关同步切换。特设外接直流电压表、外接交流电压表和外接交流电流表功能。

    7、B路数显伏安表:

         显示:5位LCD笔段液晶,测量速率:3次/s,背光可开/关。

         交直流电压表:测量范围:2450V,量程自动切换,量程响应时间:3s;

         最小分辨力:0.001V;  准确度:±(0.5%R+0.02V)。

         交直流电流表:测量范围:100mA10A,量程自动切换,量程响应时间:3s;

         最小分辨力:0.01mA;

         准确度:±(0.5%R+0.2mA)。

         交流大电流表:测量范围:2A200A,量程自动切换,量程响应时间:3s;

         最小分辨力:0.001A;

         准确度:±(0.5%R+0.02A)。

         功能切换方式:通过输出切换开关同步切换。

    8、内置电秒表:

         显示:5位LCD笔段液晶,测量速率:3次/s,背光可开/关。

         测量范围:0.0010~999.99s。

         最小分辨力:0.00001s。

         准确度:±(5个尾字+0.001s)。

         功能:双路测量方式;带电接点(空接点)、电压输入方式,最高电压250V。

    9、使用环境: 温度-10~40℃,相对湿度小于80%。

    10、体积:40×29×26cm3。

    11、重量:24.5kg。
