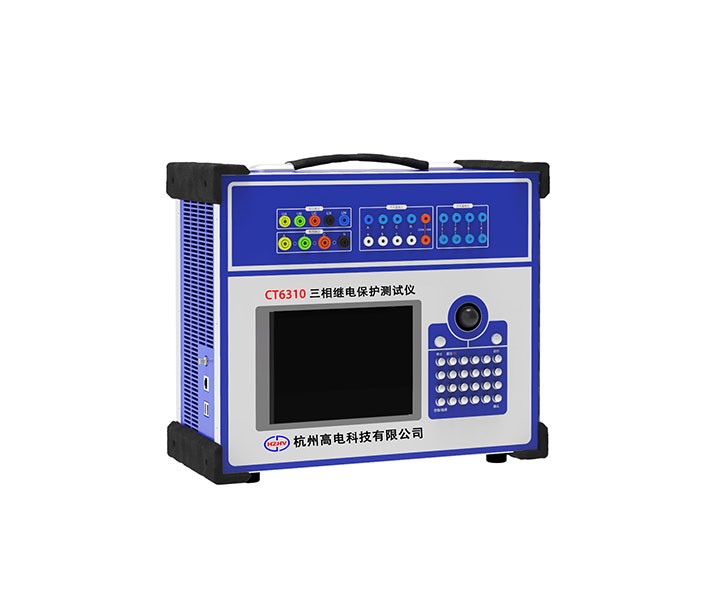

CT6310三相继电保护测试仪

本装置采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

参考标准:

DL/T1153-2012

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    电压电流输出灵活组合 型具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

    单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

    双操作方式  除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

    新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

    高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

    软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

    具有独立专用直流电源输出  型装置设有一路110V 及 220V专用可调直流电源输出。

    接口完整  装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。

    完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

    轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便。

     交流电流输出

    输出精度   0.2级

    相电流输出(有效值)     0~40A

    三并电流输出(有效值)   0~120A

    相电流长时间允许工作值(有效值) 10A

    相电流最大输出功率               450VA

    三并电流最大输出时最大输出功率   900VA

    三并电流最大输出时允许工作时间   10s

    频率范围(基波)   0~1000Hz

    谐波次数           0~20 次

     直流电流输出

    输出精度   0.5级

    电流输出   0~±10A / 每相,0~±30A / 三并

    最大输出负载电压   20V

     交流电压输出

    输出精度   0.2级

    相电压输出(有效值)    0~120V

    线电压输出(有效值)    0~240V

    相电压/线电压输出功率    80VA / 100VA

    频率范围(基波) 0~1000Hz

    谐波次数         0~20次

     直流电压输出

    输出精度   0.5级

    相电压输出幅值   0~±160V

    线电压输出幅值   0~±320V

    相电压/线电压输出功率   70VA / 140VA

    开关量及时间测量





    备注

    开关量输入

    8

    空接点:   120mA24V

    电位接点接入:0”:0 +6V 1”:+11 V +250V

    开关量输出

    4

    DC220V0.2AAC220V0.5A

    时间测量

    测量范围0.1ms  9999s    测量精度0.1mS
