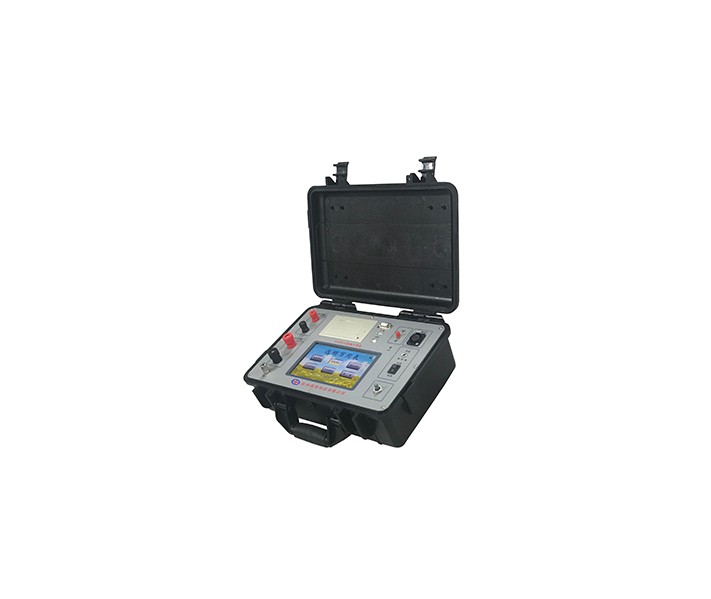

CT5202A 选频电压分流表系统(可与其他源合配)

大地网接地阻抗测试仪升级好助手--可与其他源合配测大地网分流!适用于测量大型接地装置的接地电阻、接地阻抗、地表电位差等参数、分流向量测量 测试。可配接我司或其他符合条件的变频大电流交流信号源,由CT5202A选频电压分流表,配套罗氏线圈;CT5202C电 流采集无线通讯仪(主电流采集),钳形电流表等组成。

参考标准:

DL/T 475-2017
DL/T845.2-2020

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    1)包含阻抗、电压、电流以及分流向量相互独立的测量模块,可完成大型接地网接地阻抗、接地电阻、接地电抗、场

    区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩(电流极、电压

    极)电阻、土壤电阻率等接地参数的测量。

    2)支持40~70Hz整数频点步进变频,45/55Hz、47/53Hz、49/51Hz等多频率双变频测量。

    3)兼容直接测量、罗氏线圈和钳形电流表三种测量方式,无需设置系统自动识别判断。

    4)阻抗测量模式同时显示阻抗、电阻分量、电抗分量、角度等多参数的测量值和修正值。

    5)选频电压分流表采用阻抗、电压、电流与分流向量测量功能为一体的便携式设计,具备接地阻抗、跨步电压、分流向

    量等测试功能,支持GPS+北斗/无线同步方式精确测量,测试频率自动跟踪识别。

    6)选频电压分流表配置热敏打印机,支持内部存储和U盘数据转存;搭载7寸全彩液晶触摸屏,内置锂电池,支持长

    时间户外测试。

    7)优于1000倍信号幅值抗干扰能力,实时显示干扰量大小以及相应信噪比。

    8)自动计算分流系数、分流向量和、地网实际散流向量,可自由选取需要的有效数据参与阻抗、分流计算。

    9)可安装户外放线定位系统APP,GPS自动定位,实时计算放线距离和放线夹角。



    1、CT5202A 选频电压分流表

    1)电源供电:内置大容量锂电池供电,连续工作时间≥8h

    2)频率范围:40~70Hz(分流向量频率范围:45~65Hz)

    3)频率步进:1Hz

    4)测量范围与准确度:

    阻抗:0~1000Ω,准确度:±1.0%×读数

    电压:AC 0~800V,准确度:±1.0%读数±0.5mV

             电流:AC 0~100A, 准确度:±1.0%读数±0.5mA,

    分流向量:

    电流幅值:AC 10mA~20A,准确度:钳表:±2%×读数±2mA;

                                                         罗氏线圈:±10%×读数±2mA;

    角度范围:180.0°~ -180.0°准确度:5°,分辨率1°

    5)兼容直接测量、罗氏线圈以及钳形电流钳三种方式自动识别。

    6)抗干扰能力:优于1000倍信号幅值

    7)数据计算:内置阻抗修正公式,分流数据可自动计算,也可手动选取有效数据参与计算

    8)数据存储:U盘和内部存储(内部可存储100组测量数据)

    9)通讯接口:标准RS-232接口/USB接口

    10)显示屏:1024×600点阵触摸屏

    11)打印机:热敏打印机

    12)工作环境:温度-10~50℃  相对湿度<90%

    13)尺寸:365×269×169 mm

    2、CT5202C 电流采集无线通讯仪

    1)电源供电:内置大容量锂电池供电,连续工作时间≥8h

    2)频率范围:45~65Hz

    3)电流测量范围及准确度: 测量范围:0~50A/100A

    4)准确度:±0.5%读数±0.5mA

    5)抗干扰能力:优于1000倍信号幅值

    3、GPC接地测量户外放线GPS定位系统

    1)直接显示电压极电流极直线距离及夹角;

    2)定位及计算数据存储,下载;


    1、CT5202A选频万用表                                     1台

    附件:

     16.8V/2A锂电池充电器                          1只

     AT-14天线(433MHZ)                           1根

     6平方护套线(3米)                    红、黑各1根

    2、CT5202C电流采集无线通讯仪                              1台

    附件:

    16.8V/1A锂电池充电器                             1只

    AT-14天线(433MHZ)                               1根

    3、钳形电流表(开口:50mm,3米线,30A/5mA,量程60A)          1只

    3、罗氏线圈(线圈3米,引线3米,30A/5mA,量程60A)            1根

    4、GPC接地测量户外放线GPS定位系统                          1套
