一、被试品对象

250MW/18kV火力发电机交直流耐压试验,单相对地电容量≤0.25uF,试验频率50Hz,最高试验电压不超过39kV

二、工作环境

1.环境温度：-300C –40 0C;

2.相对湿度：≤95%RH;

3.海拔高度:  ≤3500米；

4.无导电尘埃；

5.最大日温差：25℃

6.大气压力：0.1MPa

7.大气湿度：11g/m3

8地震强度：≤7级

9电源电压的波形为实际正弦波,波形畸变率<3%

10.设有一可靠接地点，接地电阻<0.5

11.无火灾及爆炸危险；

12.不含腐蚀金属和绝缘的气体存在。

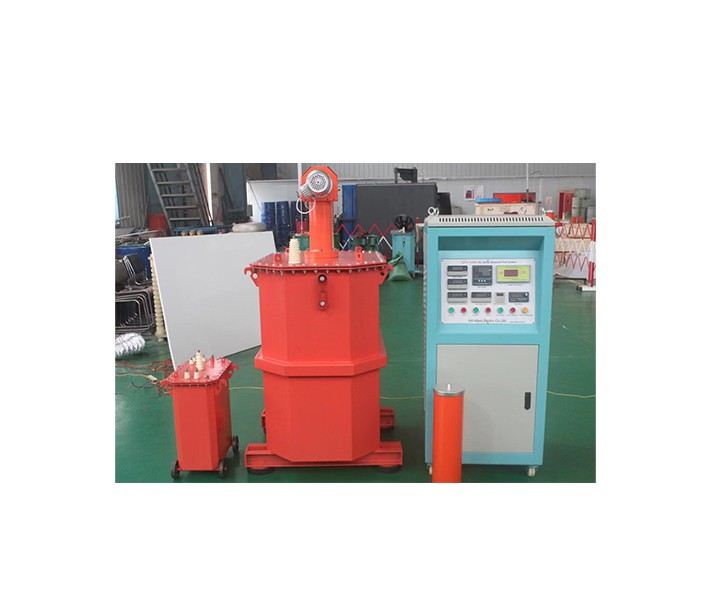

1.额定容量：200kVA；

2.输入电源：单相380V电压，频率为50Hz；

3.最高额定电压：交流：50kV；

4.最大额定交流电流：4A（50kV）；

5.工作频率：50Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续5min；过压1.1倍1min；

8.温    升：额定负载下连续运行5min后温升≤50K；

9.品质因素：装置自身Q≥20(f=50Hz)；

10.保护功能：对被试品具有过流、过压及试品闪络保护；

11.测量精度：系统有效值交流1.0级。

12. 噪声水平：≤65dB
