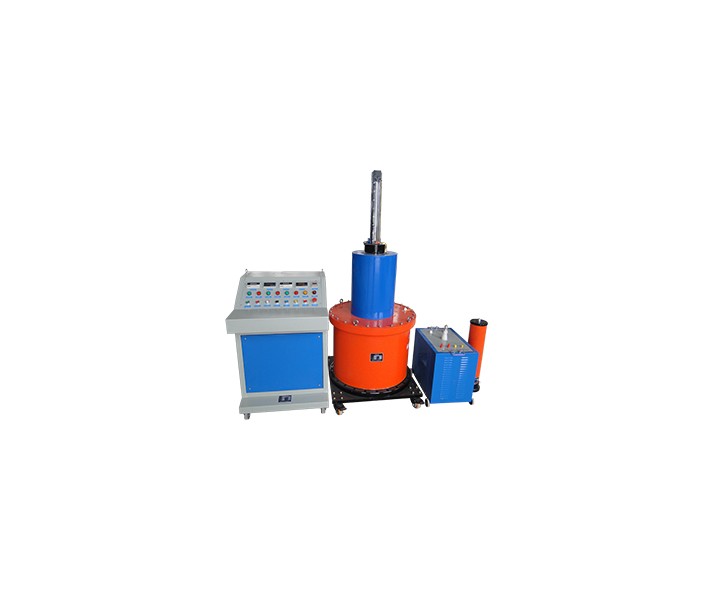

CT-350kVA/50kV 工频调感式试验装置

经过多年的现场实践证明,试品在闪络或击穿时,可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、反击过电压和传递过电压保护,本装置以妥善的接线方式、完善的保护环节和能量的逐级吸收,防止反击过电压和传递过电压的侵害。经过多年的现场实践证明,试品在闪络或击穿时,可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤;

    2、体积小,重量轻,安装、搬运方便,接线简单,非常适合现场使用人员 的操作;

    3、调感谐振装置的主要功能有:

        a)电抗器铁芯间隙直读功能:本装置在电抗器上安装了间隙观察孔,可直接读出铁芯的间隙,以指导操作,另外还安装了间隙限位开关及指示;

        b)耐压时间到自动降压功能:耐压计时采用数显计时器。且当到达耐压时间时,系统会自动降压;

    4、零位合闸、零起升压功能;

    5、具有零位限位功能,如果调压器不在零位,高压输出按钮无法合上,保证系统是从零起升压;

    6、过流保护功能,系统装有电磁式过流继电器,此继电器抗干扰能力强,动作迅速,避免试品不受过流的损伤;

    7、过压及被试品闪络保护功能,本装置装用电子式过压闪络保护板,避免试品不受过压和闪络的侵害,且动作迅速;

    8、各试验数据实时监测功能,可以对高压侧电压电流和低压侧的电压电流进行监测,可以更直观地了解试验情况;

    1、额定容量:350kVA;

    2、额定电压:50kV;

    3、额定电流:7A;

    4、工作频率:工频50Hz;

    5、输出电压波形畸变率:≤0.5%;

    6、允许连续工作时间:额定负载下15min;

    7、额定负载下连续运行15min后温升≤65K;

    8、装置自身品质因数:Q≥30;

    9、系统测量精度:有效值1.0级;

    10、输入电源:单相380V电压,频率为50Hz;

    11、对被试品具有过流、过压及试品闪络保护;

    12、环境温度:-100C –50 0C,相对湿度:≤90%RH,海拔高度≤2000米;
