CT3160变压器直阻消磁仪系列

本仪器是一款集直阻测试、消磁的二合一产品,既可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。同时针对大型电力变压器互感器直流电阻试验后剩磁危害,也具备消磁试验模式,对保护电力变压器互感器免受励磁涌流冲击,和安全投运有极其重要的作用仪器具备自动消磁模式,用户不必重复操作。消磁时间上最快几分钟即可!

参考标准:

DL/T 845.3-2004
JJG 1052-2009

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能:

    1、仪器采用缓降式直流变频衰减,只对任意一相消磁就能达到消磁的目的。

    2、一机多用,集直阻测试、消磁,自动、手动电流可选,快速消磁。

    3、适用于35KV及以上电力变压器及互感器投运前消除剩磁。

    4、大屏幕液晶显示,全中文菜单,测试结果可保存,打印。


    产品选型:

    产品选型

    测试电流

    消磁电流

    测试电压

    工作电源

    30

    30A

    10A

    DC28V

    交流

    40

    40A

    10A

    50

    50A

    10A

    60

    60A

    10A

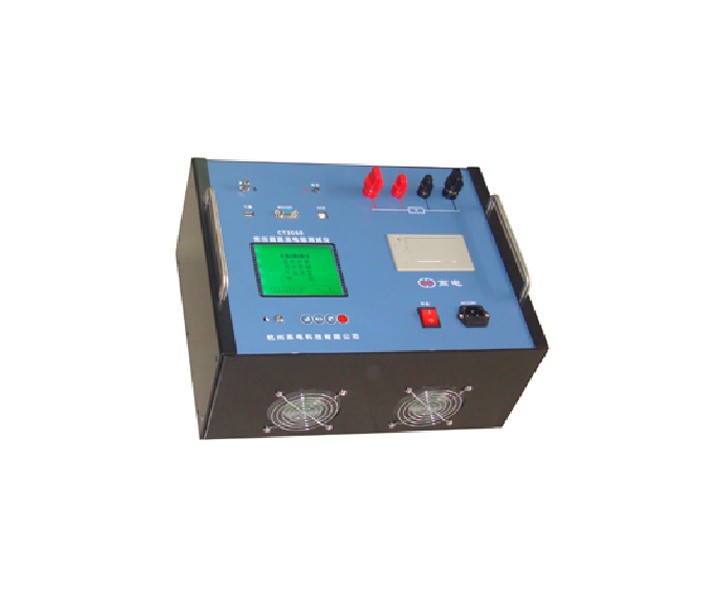

    面板操作

    1、接线柱:电流输出I+、I-接试品电阻外端;电压输入V+、V-接试品电阻内端。

    2、接地柱:仪器保护接地。

    3、消弧灯:指示消弧状态,显示屏另有消弧电压显示和消弧蜂鸣提示。

    4、电源插座:AC220交流电源输入(内置备用10A保险丝)。

    5、电源开关:交流电源通断。

    6、对比度:旋转孔内一字槽,调整显示屏对比度。

    7、键钮:左键(上键)、右键(下键)、确认键:调整光标位置、数值、确认操作。

    8、急停消弧键:停止测试并消弧退出。

    9、液晶屏:设置、显示、保存测试数据。

    10、U盘接口:存储历史数据。0

    11、打印机:打印测试数据。


    1、分类环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在野外环境使用)。

    2、结构形式与尺寸

         型      式:便携式

         主机外形尺寸:410×320×180 mm

         包      装:铝合金机箱

         质      量:8.5kg

    3、使用电源

         工作电源:电压AC220V±10%,频率50Hz±10%

         测试电压:DC28V

         电流输出:恒流选档输出。用户可根据需要,选用不同的型号的仪器。

    4、使用环境

         环境温度:-20℃~50℃,相对湿度:≤80%

         工作方式:连续。

    5、测试指标

         准 确 度 : 0.2%读数±2字,最高分辨率:0.1μΩ

    电流档位

    测量范围

    60A

    100μΩ~300mΩ

    50A

    100μΩ~400mΩ

    40A

    100μΩ~500mΩ

    30A

    100μΩ~600mΩ

    20A

    200μΩ--1Ω

    10A

    300μΩ--2Ω

    5A

    1mΩ--4Ω

    1A

    100mΩ--20Ω

    100mA

    10Ω—200Ω














    6、存储数量:200条

    7、消磁电流:自动、手动10A、5A、3A、1A、100mA可选

    8、消磁时间:3-30分钟/次左右(不分电压等级和容量)

    9、消磁方式:

         缓降式直流变频衰减消磁,可调整电流档位下降幅度和电流下降幅度。

         标准消磁:电流档位下降幅度: 0.05% , 电流下降幅度: 0.05%

         快速消磁:电流档位下降幅度: 0.3% , 电流下降幅度:0.3%

         自动消磁:电流档位下降幅度:0.2% , 电流下降幅度:0.2%

         自定义消磁模式:可以根据设备不同和消磁效果设置。
