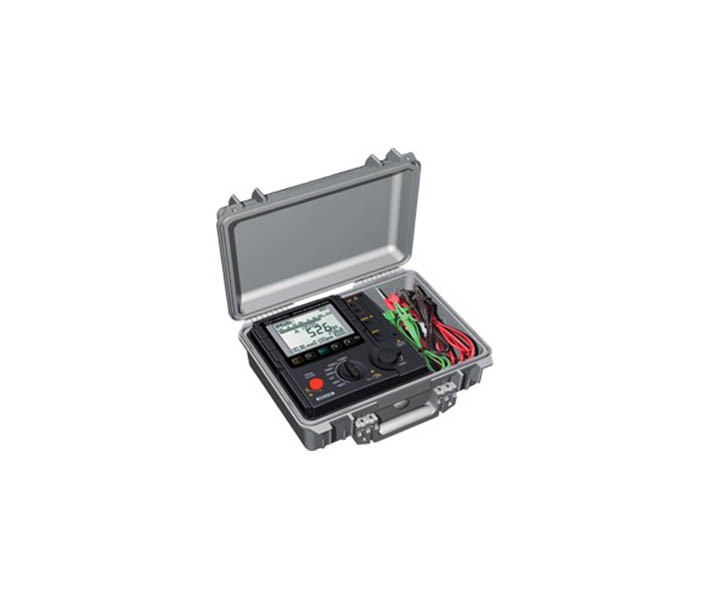

KEW3128 高压绝缘电阻测试仪

显示电压与测试时间 短路电流可达到5mA。PI(极化指数),DAR(诱电吸收比),SV(步进电压)

参考标准:

DL/T 845.1-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、绝缘电阻(IR)和漏电流:

    2、500~12000V大测试范围(6量程)

    3、多种测试电压(5V~100V)

    4、显示电压与测试时间 短路电流可达到5mA。

    5、PI(极化指数),DAR(诱电吸收比),SV(步进电压)

    6、DD(诱电体放电),

    7、电容测试。 内存最大保存40000个数据。

    8、画面截取功能可保存显示图表(最多32个画面)。

    9、下载数据至PC(附件USB线可同步传送将测试数据)。

    10、AC电源与充电电池的2种电源方式。

    11、自动放电与电压输出警告功能。

    12、条形图表与带背光灯的大型LCD显示屏。

    13、设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2

    14、防水防尘IP64。


    绝缘电阻计

    额定测试电压

    500V

    1000V

    2500V

    5000V

    10000V

    12000V

    最大测试值

    500GΩ

    1TΩ

    2.5TΩ

    5TΩ

    35TΩ

    35TΩ

    精确度

    0~50GΩ

    ±5%rdg±3dgt

    250V以下的设定在精确度范围之外

    0~100GΩ

    ±5%rdg±3dgt

    0~250GΩ

    ±5%rdg±3dgt

    0~500GΩ

    ±5%rdg±3dgt

    0~1TΩ

    ±5%rdg±3dgt

    50G~500GΩ

    ±20%rdg

    250V以下的设定在精确度范围之外

    100G~1TΩ

    ±20%rdg

    250G~2.5TΩ

    ±20%rdg

    500G~5TΩ

    ±20%rdg

    1T~10TΩ

    ±20%rdg

    10T~35TΩ

    只显示,精确度范围之外

    短路电流

    5.0mA(测试开始10秒间),3.5mA测试开始10秒后)

    额定电压输出可负荷电阻

    0.5MΩ以上

    1MΩ以上

    2.5MΩ以上

    5MΩ以上

    20MΩ以上

    24MΩ以上

    电压

    测试量程

    DCV: ±30V ~ ±600V  ACV30~600V50/60Hz

    精确度

    ±2%rdg±3dgt


    测试范围

    5.0nA~2.40mA(绝缘电阻的有效测试范围)


    测试范围

    5.0nF~50.0µF

    5.0nF~1.0µF
    (显示范围:5.0nF~50.0µF

    精确度

    ±5%rdg±5dgt

    电源

    充电电池(12V),测试时间:约4小时(连接100MΩ负荷时)
    AC
    电源充电:100V ~ 240V50/60Hz

    安全规格

    IEC 61010-1: 2001 CAT.IV 600V 污染度2

    外形尺寸

    300(L)×400(W)×180(D)mm

    重量

    9kg

    附件

    测试探棒,接地测试线,保护测试线,直形探针,7169AC电源线)
    使用说明书,NiMH电池,8212USB数据传送线-PC用软件)

    可选件

    鳄口夹测试线
