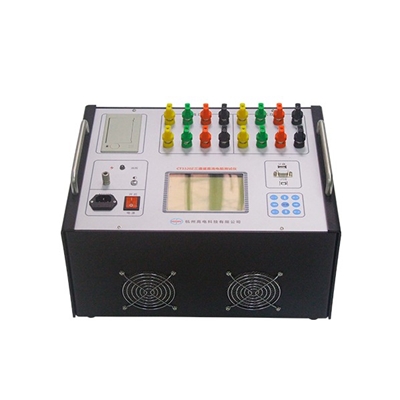

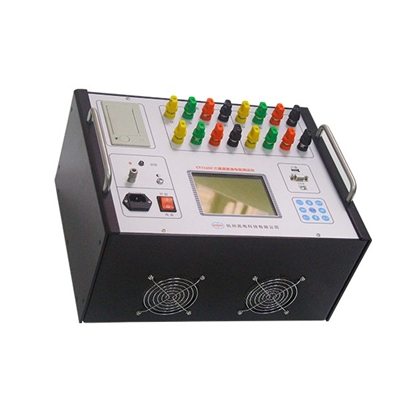

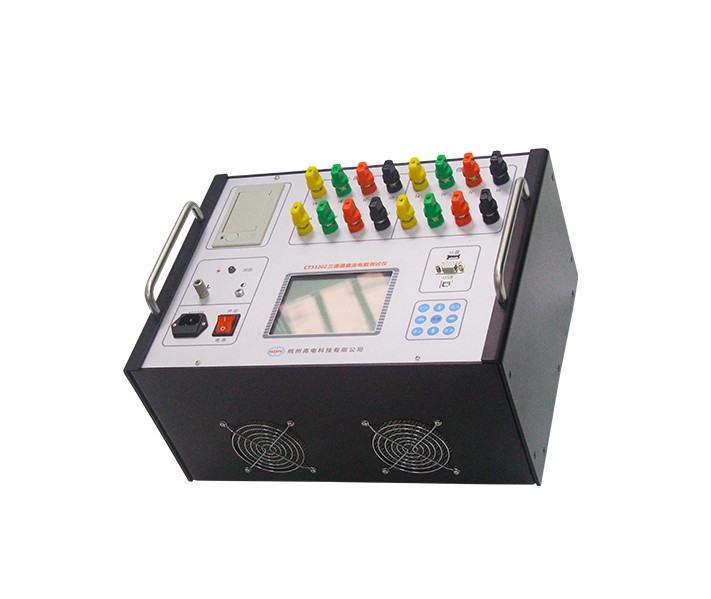

CT3320Z三通道助磁直阻仪

本仪器能够对三相变压器绕组进行单相测试和三相同测,适用于大型电力变压器直流电阻的快速测试。 仪器大屏幕320240液晶中文显示,测试电流自动或人工选档,特别适合多分接点有载开关不断流连续测试,测量过程动态提示,自动消弧电流指示及声光指示报警,可以同时显示带分接开关的变压器每个节点直阻,并自动计算不平衡率。

参考标准:

DL/T 845.3-2004
JJG 1052-2009

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    仪器大屏幕320240液晶中文显示,特别适合多分接点有载开关不断流连续测试。

    测量过程动态提示,自动消弧电流指示及声光指示报警。

    测试记录可编辑用户信息保存、打印。

    可以同时显示带分接开关的变压器每个节点直阻,并自动计算不平衡率。
    可大大缩短测量时间,提高工作效率。

    可配用数据管理软件,直接通过上位机电脑操作测试。

    保存的文件格式为Excel或txt文件格式。


    产品选型

    1、CT3310Z,10A机型:三通道: 5A+5A、1A+1A    单通道: 10A、5A、1A

    2、CT3320Z,20A机型:三通道:10A+10A、5A+5A、1A+1A   单通道:20A、10A、5A、1A

    3、CT3340Z,40A机型:三通道:20A+20A、10A+10A、5A+5A、1A+1A  单通道:40A、20A、10A、5A、1A


    1、分类环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在野外环境使用)。

    2、结构形式与尺寸:便携式

         型式:便携式

         主机外形尺寸:410×320×185 mm

         包装:铝合金机箱

         质量:10Kg

    3、使用电源:◇工作电源:电压AC220V±10%,频率50Hz±10%

         电流输出:

         1)10A机型:三通道: 5A+5A、1A+1A

         单通道: 10A、5A、1A

         2)20A机型:三通道:10A+10A、5A+5A、1A+1A

         单通道:20A、10A、5A、1A

    4、使用环境:◇环境温度:-20℃~50℃

         相对湿度:≤80%

         工作方式:风冷

    5、测试指标:◇温度: -55℃~+125℃

         测试范围:1mΩ~200Ω

                        20A:1mΩ~1Ω(20A机型)

                        10A:1mΩ~2Ω

                          5A:10mΩ~5Ω

                          1A:1Ω~200Ω

         准确度: 0.2%读数±2字

         最高分辨率:0.1μΩ
