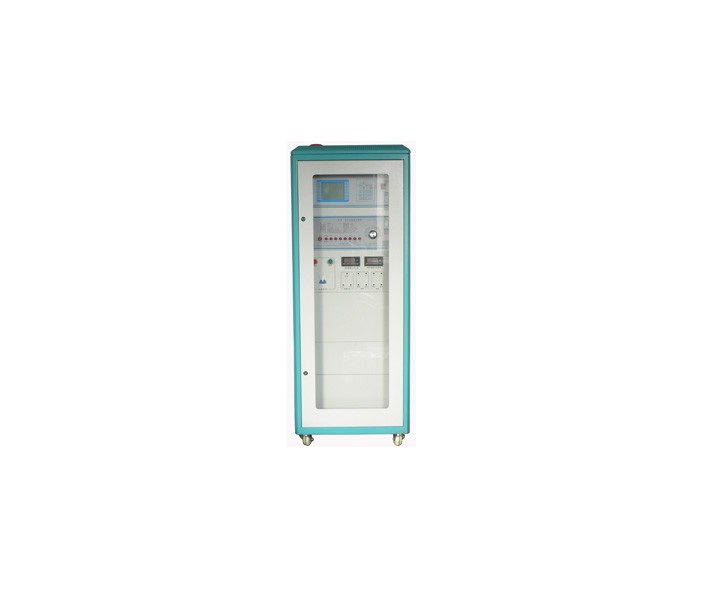

CT5880A-C互感器全自动检定装置

装置由互感器校验仪、FY98电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。

参考标准:

JJG 313-2010
JJG 314-2010

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.采用320240点阵液晶,全中文操作界面,界面美观;

    2.百分表、比差、角差采用特大字体显示,方便用户观测;

    3.完全满足JJG314-2010和JJG314-2010要求,自动定点,自动采样,自动化整;

    4.用户可以选择全自动电脑控制,自动校验仪控制,手动控制三种测量方法;

    5.自动切换负载箱,减少人工操作,降低操作失误;

    6.自动判断极性错误,变比错误;自动切换量程;

    7.上位机软件可以显示误差曲线;具有虚拟仪器开放功能;

    8.彻底解决S级测量问题;彻底解除阻容移相电路不稳定的问题。

    互感器校验仪主要技术指标:

    1、测量范围:

    同相分量(%):0.0001~200.0   分辨率:0.0001

    正交分量(分):0.001~700.0   分辨率:0.001

    阻抗(Ω):0.0001~20.0       分辨率:0.0001

    导纳(ms):0.0001~20.0       分辨率:0.0001

    2、基本误差:

    同相分量:ΔX=±(X×2%+Y×2%)±Dx

    正交分量:ΔY=±(Y×2%+X×2%×34.38)±Dy

    “X”、“Y”——仪器的显示值

    “Dx,Dy”——仪器的量化误差

    百分表:1.5级

    3、输出电流、输出电压:2级

    4、工作范围:

    电流:(1%~149%)In  (In =5A)  (5%~149%)In    (In =1A)

    电压:(5%~149%)Un  (Un =100V,150V,100V/)   (5%~149%)Un  (Un =100V/3)

    5、工作负荷:

    电流:TO对TX<0.12Ω     cosΦ=1

    电压:a对x<0.25VA      (100V)

    6、极性错误指示:

    额定工作电流(电压)的5%以上,误差超过180%时,应对如极性指示。

    7、变比错误指示:

    额定工作电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。

    FY98负荷箱主要技术指标:

    1、型号: FY98                  试验电压:2kV

    2、功率因素:0.8,1.0            额定频率:50Hz

    3、额定电流:5A                 额定电压:100V

    4、电流范围:5%~120%          电压范围:20%~120%

    5、额定容量(电流):2.5~60VA (电压)1.25~158.75VA

    6、准确度(电流):±3%±0.025VA (电压)±3%±0.1VA
