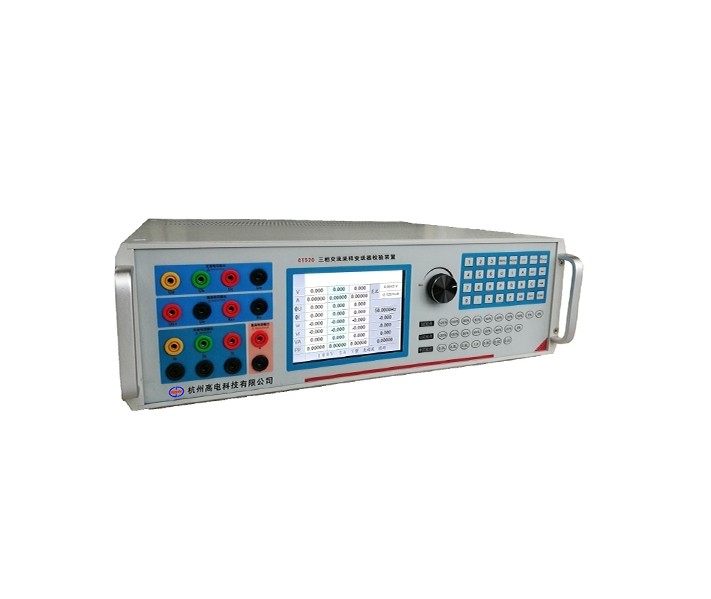

CTS20三相交流采样变送器校验装置

本装置适用于交直流指示仪表的检定和校准吉电能表(选配),是电力系统用于电力产品检定和校准的理想设备。

参考标准:

DL/T 5137-2001

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配),交直流指示仪表的检定和校准,是电力系统用于电力产品检定和校准的理想设备。


    国内首创将系统、测量和信号产生集成在一个模块上,产品集成度高,故障率低,体积小,重量轻,响应速度快,效率高,可靠性高,功能强,输出功率大,标准源输出。

    采用独创操作系统,开机立即显示测试画面,无需导引程序,响应速度快,工作效率高。

    视窗和按键操作结合(二功能兼备),操作具有多样性,可适用于不同人群和习惯,操作简单。

    内含交直流标准源,可直接检定各种交直流指示仪表。

    可自动检定各种电能表(选配)和指示仪表的各项指标。

    电压,电流,功率,相位,频率,谐波均采用优越闭环输出,设置点一次到位,软件调整,使用方便。

    电压,电流,相位设有丰富常用实用点,操作简单,一点到位,使用便捷效率高。

    备有数字旋转编码器调节,使用便捷,简单。

    输出电压,电流和功率均为高精度,高稳定度标准源,软件校准。

    输出标准谐波2~31次,可单次或任意叠加多次谐波输出。

    三相电压之间,三相电流之间,各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出。

    具备三相频率独立设置,分相变频。

    备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用安全可靠。

    备有接口和软件,接口协议开放,用户可自行编程控制仪器。

    可支持国内同类产品操作软件使用。

    交流模拟量输出

    交流电压输出

    量限

    100V、 57.735V、 380V、 220V

    调节范围

    0~120%

    调节细度

    0.002%

    准确度

    0.05%

    稳定度

    0.01%/2min

    失真度

    ≤0.1%(非容性负载)

    输出负载

    每相30VA

    交流电流输出

    量限

    5A、2A、1A、20A

    调节范围

    0-120)%

    调节细度

    0.002%RG

    准确度

    0.05%RG

    稳定度

    0.01%/2min

    失真度

    ≤0.1%(非容性负载)

    输出负载

    每相25VA

    功率输出

    有功准确度

    0.05%RG

    无功准确度

    0.1%RG

    稳定度

    0.01%/2min

    相位输出

    调节范围

    0°~359.99°

    分辨率

    0.01°

    准确度

    0.05°

    功率因数

    调节范围

    -1~0~+1

    分辨率

    0.0001

    准确度

    0.05%

    频率

    调节范围

    45Hz~65Hz

    分辨率

    0.001Hz

    准确度

    0.002Hz

    三相电压、电流对称度和相位对称度

    电压、电流对称度

    0.02

    相位对称度

    0.05°

    电压电流谐波输出

    谐波次数

    2~31次

    谐波含量

    0~39%

    谐波相位

    0°~359.99°可调

    准确度

    2~14次0.5%  15~31次1%

    直流输出(选配功能)

    直流电压

    电压量程

    75mV、10V、100V、300V、600V

    输出范围

    0~120%

    准确度

    0.05%  (75mV:0.1%)

    稳定度

    0.01%/1min

    纹波含量

    ≤0.5%

    调节细度

    0.002%RG

    输出负载

    10VA

    直流电流

    电流量程

    20mA、10mA、1mA

    输出范围

    0~120%

    准确度

    0.05%

    稳定度

    0.01%/1min

    纹波含量

    ≤0.5%

    直流测量(选配功能)

    直流电流测量

    测量范围

    0~24mA

    准确度

    0.05%

    直流电压测量

    测量范围

    0~12V

    准确度

    0.05%

    电能脉冲量(选配功能)

    脉冲输出

    有源脉冲输出

    电平5V±5%,输出电流100mA

    最大脉冲频率:5kHz

    脉冲输入

    有源脉冲输入

    电平5V±5%,输入电流1mA

    最大脉冲频率:5kHz

    环境条件

    工作温度

    0℃~40℃

    相对湿度

    ≤85%

    储存条件

    -30℃~60℃

    其他

    工作电源

    AC220V±15%

    体积

    450×440×132㎜,重量:20㎏
