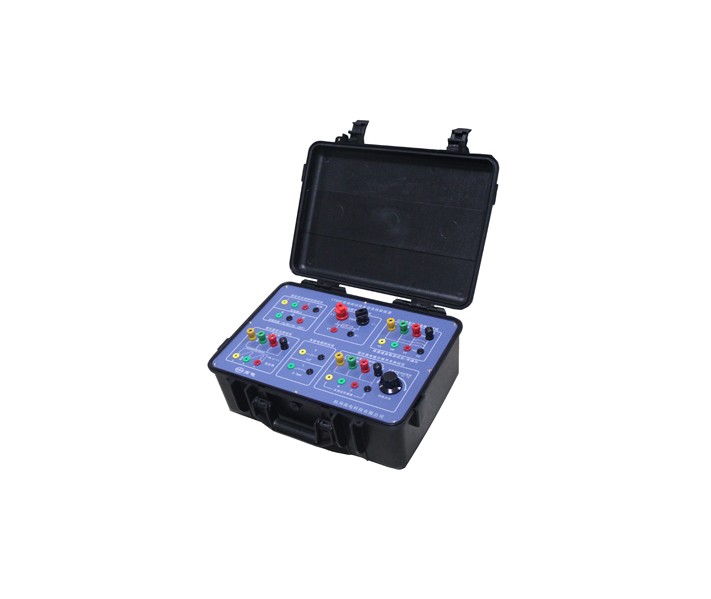

CT500常规高试设备仿真校验装置

常规高试设备仿真校验装置可以方便公司人员出差服务时,检验仪器的功能是否工作正常;可以模拟仿真常规高压试验设备的基本功能;也可以作为其他人员培训学习常规高压试验仪器操作使用时的试品。可满足高压开关动特性测试仪、回路电阻测试仪、三通道变压器直阻测试仪、单通道直阻测试仪、接地引线导通测试仪、变压器变比测试仪、电容电感测试仪、变压器有载分接开关测试仪的检验测量要求。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    可以模拟仿真常规高压试验设备的基本功能;

    也可以作为其他人员培训学习常规高压试验仪器操作使用时的试品。

    可满足高压开关动特性测试仪、回路电阻测试仪、三通道变压器直阻测试仪、单通道直阻测试仪、接地引线导通测试仪、变压器变比测试仪、电容电感测试仪、变压器有载分接开关测试仪的检验测量要求。

    1、适用高压开关动特性测试仪的分(合)闸时间、分(合)闸相间不同期、合闸弹跳时间。控制回路能自动适应(AC/DC 110V~220V)的电压

    控制电压

    分闸时间

    合闸时间

    弹跳时间

    相间不同期

    AC/DC110V

    38±1ms

    40±1ms

    ≤2ms

    ≤2ms

    AC/DC220V

    37±1ms

    38±1ms

    ≤2ms

    ≤2ms

    2、适用200A/100A及以下回路电阻测试仪

    测试电流

    测试电阻

    精度

    200A/100A

    375μΩ

    0.5%

    3、适用三通道变压器直阻测试仪(0~5A)、单通道直阻测试仪(0~10A)、接地引线导通测试仪(0~10A)

    仪器类型

    测试电流

    测试电阻

    三通道变压器直阻测试仪

    0~5A

    RAO=RBO=RCO=1mΩ

    单通道直阻测试仪

    0~10A

    RAO=RBO=RCO=1mΩ

    接地引线导通测试仪

    0~10A

    RAO=RBO=RCO=1mΩ

    4、适用变压器变比测试仪的三相及单相的测试。

    YN/d-11

    变比试验

    试品组别

    试品极性

    标准变比

    精度

    三相测试

    11

    KA=KB=KC=24.50

    0.1%

    单相测试

    KAB=28.30

    0.1%

    5、适用电容电感测试仪的电容和电感的测试。

    试品类型

    标称值

    精度

    电 容

    1μF

    1.0%

    电 感

    0.5mH

    3.0%

    6、适用变压器有载分接开关测试仪的有载调压绕组Y型接线有中性点的带绕组和不带绕组,升档和降档的功能检验。

    7、测试电流1A,过渡电阻3Ω。

    8、外形尺寸:415mm×320mm×168mm;

    9、主机重量:10kg。
