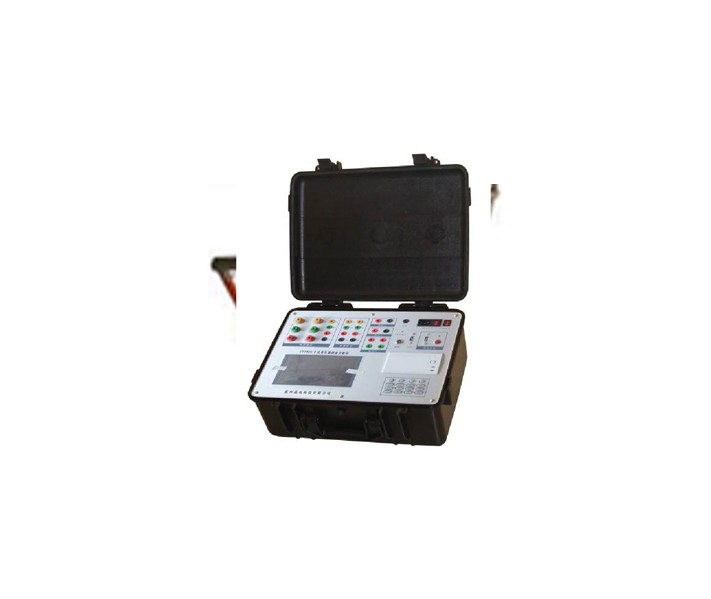

CT3400干式变压器材质分析仪

本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身,是我公司针对这种问题专门开发的一种高精度仪器,既能轻松检测出干式变压器是否以铝代铜以次充好,还能准确测试变压器容量,可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。

参考标准:

GB 1094.11-2007

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、可准确判断10kV干式变压器的材质;

    2、可以盲测10kV配电变压器的容量及35kV、110kV、220kV的变压器容量;

    3、可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等;

    4、可自动进行波形畸变校正,温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数,仪器即可自动计算出校正后的结果,非常适合没有做稍大容量变压器短路试验条件的单位;

    5、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品;

    6、测试仪采用7.0英寸,800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏;

    7、全汉字菜单及图形操作提示实现友好的人机对话,触摸按键使操作更简便,可适应冬夏各季;

    8、用户可随时将测试的数据通过微型打印机将结果打印出来;

    1、输入特性

    1)有源部分:

    电压测量范围:0~10V;

    电流测量范围:0~10A;

    2)无源部分:

    电压测量范围:0~750V 宽量限(可以外接电压互感器);

    电流测量范围:0~100A内部全部自动切换量程(可以外接电流互感器);

    2、准 确 度:

    1)电压、电流、频率:±0.2%;

    2)功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1);

    3、变比测试精度:0.2%;

    4、工作温度:-10℃~ +40℃;

    5、充电电源:交流160V~260V;

    6、绝    缘:

    1)电压、电流输入端对机壳的绝缘电阻≥100MΩ;

    2)工作电源输入端对外壳之间可承受工频2kV(有效值)、历时1分钟试验;

    7、体    积:40cm×34cm×18cm;

    8、重    量:7kg;
