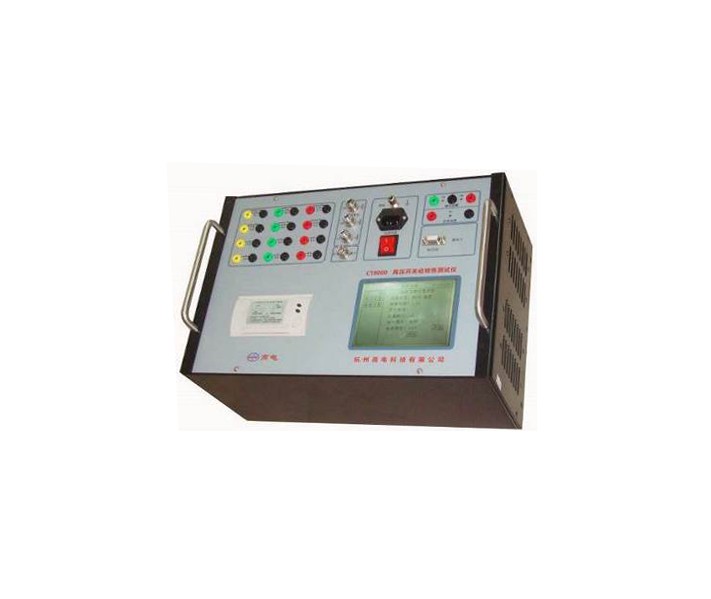

CT8000高压开关动特性测试仪

可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

参考标准:

DL/T 846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    适用对象:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

    测试指标:可测试断路器时间、同期、弹跳时间(次数)行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。

    抗扰通道:可抵御现场15KV感应电压,标配12路独立金属触头时间通道测试功能。

    位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

    操作电源:内置隔离型数字可调直流电源,带短路保护功能,可按额定电压比率调整,指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。

    同步触发:可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。

    操作界面:5.7″黑白大屏幕触摸屏,汉字化菜单,可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。

    字符输入:下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称,上位机可净享WINGDOWS支持汉字输入。

    定义编辑:通用速度定义模板,可设置、编辑修改、删除、保存各类开关型号、速度定义,形成用户自己的开关定义库。

    录波功能:12路普通金属触头通断、线圈电压、电流;行程、速度时间波形。

    宽幅打印:下位机内置宽幅高速热敏打印机,顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。

    数据通讯:可采用USB或RS232通讯,配置PC机上位操作软件,可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。


    产品选型

    品型号 参数配置
    CT8000A高压开关动特性测试仪 320240触摸屏,12路断口,自动低电压,隔离数字直流调压,触头类型:金属
    CT8000B高压开关动特性测试仪 320240触摸屏,12路断口,自动低电压,隔离数字直流调压,触头类型:金属+合阻
    CT8000C高压开关动特性测试仪 320240触摸屏,12路断口,自动低电压,隔离数字直流调压,触头类型:金属+石墨
    CT8000D高压开关动特性测试仪 320240触摸屏,12路断口,自动低电压,隔离数字直流调压,触头类型:金属+合阻+石墨

    1、结构尺寸:型      式:顶开便携式(卧式、车载式尺寸不同);

                        外形尺寸:402mm×302mm×160mm;

                        主机重量:10kg;

    2、使用环境:环境温度:-10℃~50℃;

                        相对湿度:<80%;

    3、工作电源:电      压:AC 220V±10%;

                        频      率:50Hz±5%;

    4、安全性能:绝缘电阻:>2MΩ;

                        漏 电 流 :<3.5mA;

    5、介电强度:AC 1500V 50Hz,1min(电源进线对机壳);

    6、直流电源:调整范围:30~250V;

                        准 确 度 :±(1%读数+1个字);

                        负载变化率:≤1%;

                        额定电流:10A;

                        最大瞬时电流:15A;

    7、测试通道:时间断口:金属触头12路25V,限流60mA(标配);

                        合阻触头6路25V,限流100mA(选配);

                        石墨触头(选配扩展断口):3(6)路10A石墨触头测试器(选配);

                        位移传感器:1路;

    8、时间测试:范      围:0.1ms~12s;

                        合阻预时:0-999.9ms;

                        准 确 度 :±(0.1%读数+2个字);

                        分 辨 率 :0.1ms;

    9、合闸电阻:范      围:10~10KΩ;

                        准 确 度 :±5%读数+1个字(从50Ω~5KΩ);

                        分 辨 率 :1Ω;

    10、行程测试:范      围:0~1000mm;

                         准 确 度 :±(1%读数+1个字);

                         分 辨 率 :0.1mm;

    11、速度特性: 范      围:0.01~20.00m/s;

                         准 确 度 :±(1%读数+1个字);

                         分 辨 率 :0.01m/s;

    12、电压特性:范       围:30~250V;

                          准 确 度 :±(1%读数+1个字);

                          分 辨 率 :1V;

    13、电流特性:范       围:0.1A~15A;

                          准 确 度 :±(2%读数+1个字);

                          分 辨 率 :0.01A;

    14、图形显示:每路0.1ms的数值;

    15、同步触发:电      压:12-250V;

                          电      流:0.1-10A(15A);

    16、传 感 器 :位移变化;

    17、断      口:信号跳变。

    高压开关动特性测试仪附件配置清单(金属)

    序号

    配置

    数量

    单位

    备注

    1

    测试夹钳

    1

    30mm 测试夹钳黄绿红各4、黑7

    10mm 绝缘测试夹绿122

    5mm 测试夹绿122

    2

     345 度电阻转角传感器

    1

    角轴法测速

    3

    万能支架

    1

    固定电阻直线传感器

    4

    8m 电阻传感器测速线

    1

    连接仪器传感器

    5

    8m 黄黑、绿黑、红黑线各

    2

    两芯时间断口线

    6

    测试线延长管

    6

    黄绿红各1、黑3,延线用

    7

    16m 黄黑、绿黑、红黑线各

    1

    两芯时间断口线

    8

    三芯直流控制线

    1

    绿红黑三色,控制或倒采样

    9

    两芯直流线

    1

    红黑线,直流电源输入或输出

    10

    交流电源线

    1

    220V 10A

    11

    工具

    1

    安装用

    12

    3m 透明接地线

    1

    仪器接地用

    13

    打印纸

    5

    热敏打印纸(主机内置1卷)

    14

    保险丝

    5

    主机内置2

    15

    角轴固定爪片

    1

    用于转轴与电阻转角传感器的固定

    16

    50mm 电阻直线传感器

    1

    真空开关测速

    17

    多用直线滑阻托板固定块

    1

    固定直线传感器于托板

    18

    触摸笔

    1

    触控屏用

    19

    Ø681012 传感器连接件

    1

    转角传感器与转轴连接用

    20

    抱箍平移板

    1

    动杆位移抱持平移
