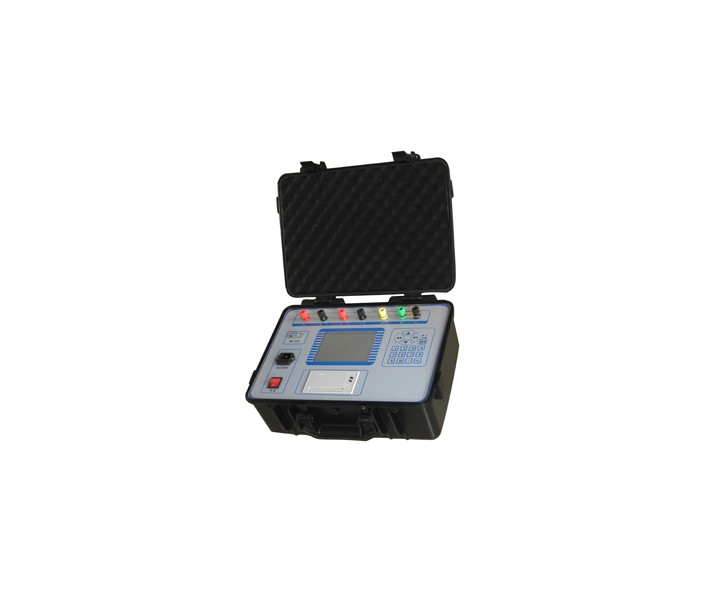

CT5880B-C互感器校验仪

互感器校验仪,是一种新颖的自动化检测仪器,它运用先进的电子技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。

参考标准:

DL/T1258-2013

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    一、互感器校验仪主要特点:

    1、采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用;

    2、全中文操作界面,界面美观;

    3、百分表、比差、角差采用特大字体显示,方便用户观测;

    4、完全满足JJG314-2010和JJG314-2010要求,自动采样;

    5、自动判断极性错误,变比错误;

    6、上位机软件具有虚拟仪器开放功能;

    7、彻底解决S级测量问题;

    8、自动切换量程;

    9、采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题。

    10、功      耗:< 15VA(不带微型打印机)

                         < 25VA(带微型打印机)

    11、谐波抑制比: > 40db

    12、外形尺寸:260mm(长)×350mm (宽)×150mm(高)

    13、重量:6Kg


    二、功能特点

    1、检定电流、电压互感器的角差和比差;

    2、测试电流互感器二次负载的阻抗;

    3、测试电压互感器二次负载的导纳;

    4、测量交流小电流和交流小电压;

    5、带RS232通讯接口。


    1、设备使用环境

         1)温度:5℃--40℃    相对湿度:<80%(25℃)   海拔高度:<2500m

              电源频率:50Hz±0.5 Hz    电源电压:220V±5V

         2)测量范围:

              同相分量(%):0.0001~200.0         分辨率:0.0001

              正交分量(分):0.001~700.0           分辨率:0.001

              阻      抗(Ω) :0.0001~20.0           分辨率:0.0001

              导      纳(ms):0.0001~20.0          分辨率:0.0001

          3)基本误差:

               同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选)

               正交分量:ΔY=±(X×2%+Y×2%×34.48)(有1级可选)

                              “X”、“Y”——仪器的显示值

                              “Dx,Dy”——仪器的量化误差

                               Dx=2,Dy=5

          4)百分表:1.5级(有1级可选)

    2、工作范围:

         1)电流 :(1%-149%)In    (In =5A)

                        (5%-149%)In    (In =1A)

         2)电压 :(5%-149%)Un    (Un =100V,150V,100V/ )

                        (5%-149%)Un    (Un =100V/3)

    3、工作负荷:

         1)电流:TO对TX<0.12Ω       cosΦ=1

         2)电压:a对x<0.25VA        (100V)

    4、极性错误指示

         额定工作电流(电压)的5%以上,误差超过180%时,应对如极性指示。

         注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明有故障,请不要再增加电流(电压),以免烧坏仪器。

    5、变比错误指示:

         额定工作电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。

    6、绝缘和耐压试验及说明:

         端子TX端子相通

         电源插座对外壳能承受1.5kV,1min耐压
