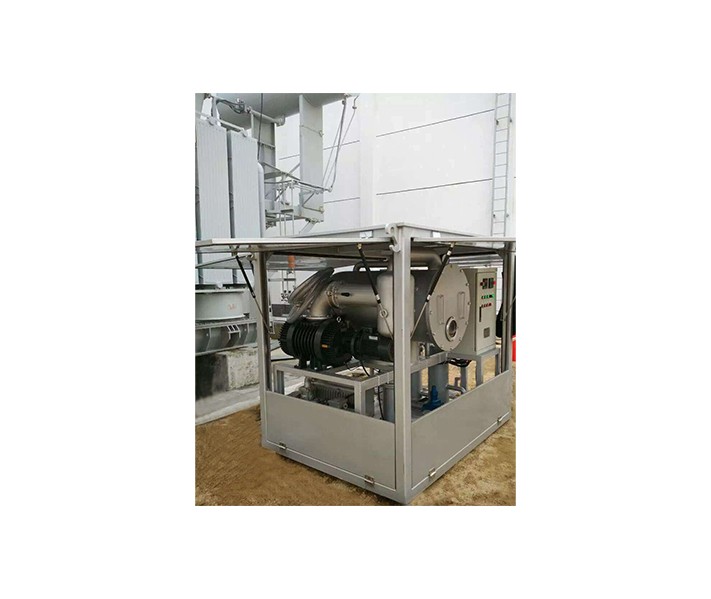

DZL单双级高效真空滤油机系列

适用于双级高效真空滤油机,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、热油循环;

    2、变压器油脱水、脱气、除杂质;

    3、变压器油过滤;

    4、变压器抽真空;

    5、在现场进行油处理并对电气设备进行干燥;

    6、电气设备的真空注油。

    1、设备使用技术条件要求

         环境温度:-50℃~+50℃

         相对湿度:5%~95%

         大气压力:86~106Kpa

    2、设备实现的用途:

         双级真空滤油机装置:主要适用变压器设备抽真空、干燥、过滤。

    3、设备的技能要求:

         1)采用三段式全扫描光电液(泡沫)位控制技术,配备超压溢流自动报警停机保护装置。

         2)电气控制系统采用PLC自动控制技术,操作系统使用触摸屏,监测及停机保护,使设备自动、安全可靠地进行工作,自动显示整机各部件工作状态、运行情况一目了然。

         3)出油量调节控制,配备回油阀,真空注油时回油阀全打开,排油泵泵出的油品部份经回油阀回流到真空分离室,进油泵和排油泵均选用进口品牌螺杆泵或者离心泵。

         4)系统出油口与进油口可通过相关的阀门进行相互切换。在对变压器进行真空注油和热油循环时只需切换相应阀门就可以了。

         5)在配备进出油口均配备流量计,方便记录油量,可重复累计,也可单独记录。

         6)全封闭,防雨防尘,密封效果好,外壳铝合金棚罩(或不锈钢金属屋,采用静电喷涂,内部框架热镀锌防腐处理;配可移动式铁轮,顶部四角安装四个吊环)。

         7)采用罗茨增压泵作为主泵,以旋片真空泵作为前级泵。主泵与前级泵配置有真空控制开关,根据设定的真空度,自动启动罗茨泵并关闭前级泵,无需人工干预,同时保护前级泵,延长设备的寿命。

         8)前级泵选用直联式旋片真空泵,具有抽速快,体积小,重量轻,无油烟,无滴油漏油等优点,同时内置返油装置,有效防止突然停机、停电造成真空泵油倒吸入电气设备中。

         9)前级真空泵和罗茨泵均采用自然风冷,结构紧凑、体积小,噪音低,运行平稳,确保真空泵组长时间无故障运行,使用寿命长。

    4、设备的主要技术参数

         1)油处理能力:6000L/h

         2)真空抽速:1000m3/h

         3)过滤精度:≤1μm

         4)含水量≤1PPm

         5)含气量≤0.1%乙炔含量为0(体积)

         6)耐压值≥80kV(球极)

         7)清洁度:1级(NAS1638分级)

         8)极限真空度(关闭本机所有阀门)≤2Pa

         9)工作真空度≤5Pa

        10)工作压力≤0.3mbar

        11)出口最高压力:≤0.5MPa

        12)工作温度:40~70℃

        13)工作噪声≤65分贝

        14)过滤效率:≥99.9%

        15)工作电源:AC380V三相三线制(无零线)

        16)连续工作时间:≥240小时,平均无故障工作时间:≥5000小时

    5、设备的处理后的参数指标


    项目

    参数名称

    一个过程后

    三个过程后

    击穿电压

    ≥60kV(2.5mm平板电极)

    ≥80kV(2.5mm平板电极)

    含水量

    ≤8 uL/L

    ≤1 uL/L

    含气量

    ≤0.2%

    ≤0.1%

    介损

    tgδ≤0.5% (90℃)

    tgδ≤0.3% (90℃)

    色谱

    色谱:氢=10,乙炔=0;甲烷、乙烷等CH系列气体几乎为0;总烃<20

    氢=10,乙炔=0;甲烷、乙烷等CH系列气体几乎为0;总烃<20

    颗粒度

    变压器油颗粒100mL中含量不多于2000个颗粒,不允许出现超过100μm的颗粒。

    变压器油颗粒100mL中含量不多于1500个颗粒,不允许出现超过50μm的颗粒。清洁度达到:NAS0至1级

    6、设备的供货范围

         投标方应确保供货范围完整,对于属于合同设备运行和施工所必需的部件,即使本供货范围未列出或数目不足,投标方仍须在执行合同时补足。

         投标方应根据自身设备的具体情况,提供详细的设备配置清单,包括安装材料、专用工具和备品备件,清单中依次说明型号、数量、产地、生产厂家等内容。


    序号

    物资名称

    单位

    数量

    备注

    1

    双级高效真空滤油机

    1

    7、每套双级高效真空滤油机清单

    名称

    详细配置

    数量

    计量单位

    备注

    双级高效真空滤油机

    双级高效真空滤油机(含配套附件)

    1



    使用说明书(含电子文档)

    1



    出厂检测报告

    1
