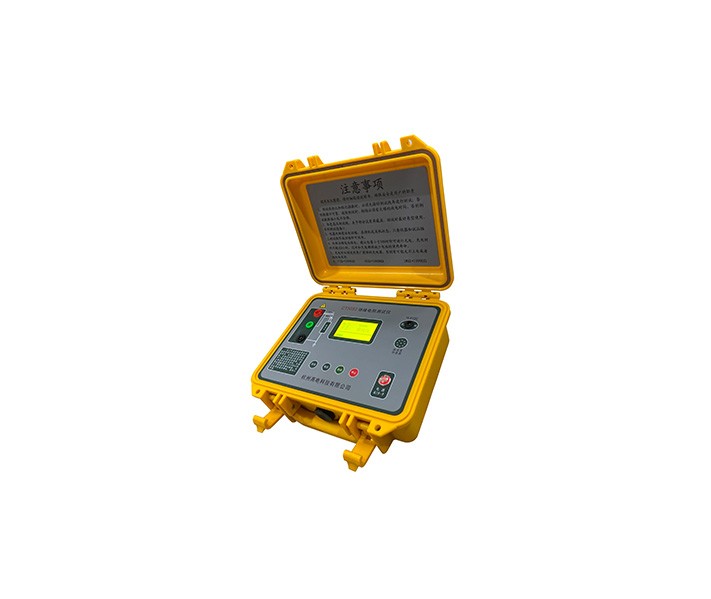

CT5053绝缘电阻测试仪

CT5053绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。

参考标准：

DL/T 845.1-2004

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

1、仪器具有自动校准功能，在待机界面长按停止键，按信息提示操作即可校准完毕。当测试精度不够准确时可使用该项。【必须按提示操作】

2、绝缘电阻测试仪采用8位单片机控制，全中文操作界面，可自动完成吸收比(DAR)、极化指数(PI)的测量；具有耐压测试、快速测试等功能选项。

3、输出功率大，短路电流大于5mA，即负载的充电电流为5mA。

4、采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。

5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。

6、内置大容量 2600mAh可充电锂电池组。智能化充电电路，电池使用寿命长。

7、具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。

1、各种型号主要输出电压和电流参数。

仪器型号

短路电流

输出电压

CT5053

5mA

500V、1000V

2500V、5000V

3、具有测试完毕自动放电功能，放电速度快，1μF时放电至60V时间小于5秒。

4、具有短路、过载、过流、电池欠电灯保护功能，并有故障提示信息和声音提醒。

5、仪器待机时间10分钟自动关机。

6、工作条件：环境温度：-10℃~40℃ ；相对湿度：20%~90%RH；海拔小于3000米。

7、储存环境：-10℃~50℃;相对湿度<90%RH。

8、直流电源锂电池组：2600mAh。交流电源（充电器）：输入140V~240V 50Hz，输出16.8VDC1A(2A)。

9、外型尺寸：285mm×247mm×220mm 重量：2200g

10、电压显示误差：±5%±3dgt (25℃)。

11、绝缘电阻测量范围和基本误差 (25℃)。

注：理论上各电压档位的电阻测量范围均从下限值至0均能测量，只不过显示输出电压均有不同程度的跌落，但测量结果精确度不变。
