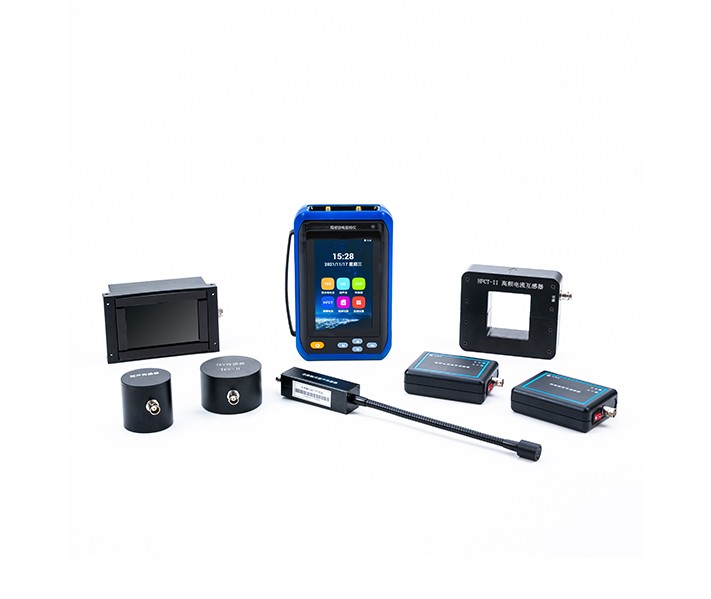

CT9209C局部放电巡检仪（GIS）

局部放电巡检仪是一种多功能的手持仪器，其基于超声波、特高频检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。

参考标准：

DL/T 846.11-2016

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

我公司研制的局部放电巡检仪是一种多功能的手持仪器，其基于超声波、特高频检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。

局部放电巡检仪采用了全新的外观设计，使用了目前较为流行的Android系统，更易于操作使用，另外集成了500万摄像头拍照功能方便进行巡检记录；RFID利于扩展物联网的应用；内部集成了放电类型库，便于对放电情况的对比核实。

引用标准

局部放电测量GB/T 7354

电力设备局部放电现场测量导则 DL/T 417

高电压试验技术第一部分：一般试验要求 GB/T 16927.1

高电压试验技术第二部分：测量系统 GB/T 16927.2

高电压试验技术第三部分：现场试验的定义及要求 GB/T 16927.3

主机参数
可检测通道数	2通道： 1个US， 1个UHF（无线，选配）
采样精度	12bit
同步方式	内同步，外同步，光同步
非接触US
中心频率	40kHz
分辨率	0.1uV
精度	±0.1uV
测量范围	0.5uV～1mV
输出接口	标准SMA连接主机
接触US
频率范围	20kHz～300kHz
输出阻抗	50Ω
检测灵敏度	0.1mV
测量范围	0.1mV～1V
输出接口	标准SMA连接主机
UHF（选配）
检测带宽	300MHz～1.5GHz
输出方式	BNC接口-信号调理单元，无线连接主机
接收方式	天线接收
传输方式	同轴电缆
检测灵敏度	<-60dBm
硬件
显示屏	5.0寸TFT真彩色液晶显示屏
分辨率	800×480
操作	触摸/按键
存储	TF卡
接口	3.5mm立体声耳机插孔
电源	DC-12V/2A直流电源
扩展功能	USB-TypeC/500万摄像头/RFID/WIFI/蓝牙
电源
内部电源	电池供电（4800mAH 7.4V）
正常工作时间	约7小时，充满时间约3小时
尺寸
长×宽×高		235mm×133mm×48mm
重量		0.85kg
环境
使用环境温度		-20℃～50℃
存储环境温度		-40℃～70℃
湿度		10%-90%（非冷凝）
海拔高度		≤3000m
