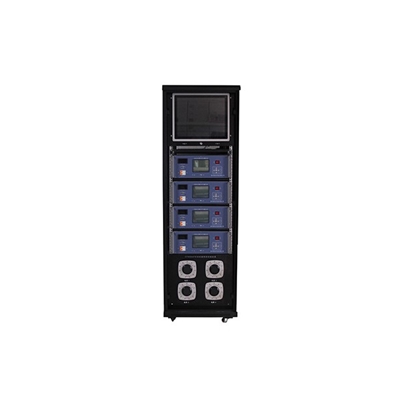

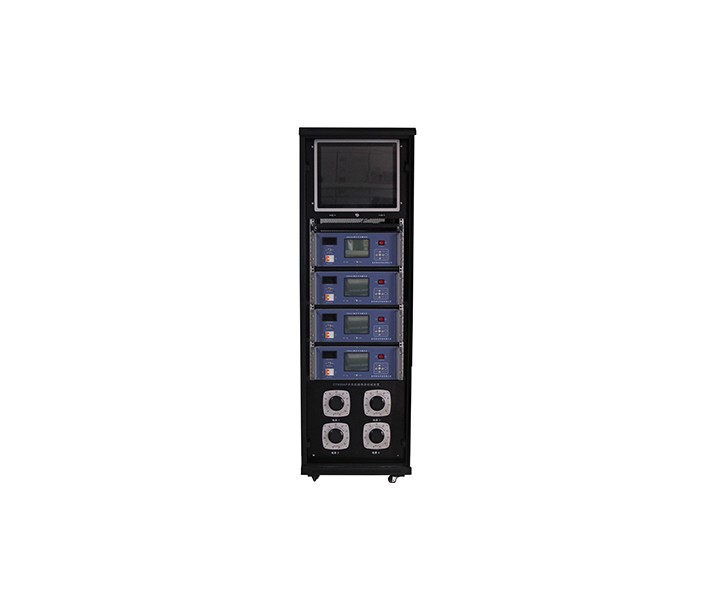

CT8304P高压开关机械寿命试验装置

本高压开关磨合试验台适用于4台开关分合操作、磨合、机械寿命试验，具备分闸（合闸）、储能交直操作电源及电压表指示，可整定单合、单分、合分、分合、重合、机械寿命、储能等时序，具备触点合分状态检测功能。有19英寸标准机架或台式可定制。

参考标准：

DL/T 846.3-2017

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

一、主要技术参数

基本参数	单位	参数	备注
储能电源	V、A	AC/DC0～250V. 10A（可调）	手动可调
合闸电源	V、A	AC/DC0～250V. 10A（可调）	手动可调
分闸电源	V、A	AC/DC0～264V. 10A（可调）	手动可调
温湿度范围	oC、RH	-10～55 oC <80%RH
电源要求	储能、合闸、分闸电源有单独通断能力，电源应有主副两套备用，防止电源故障停止工作。
负荷开关	满足负荷开关电动操作机构的磨合试验
隔离、接地开关	满足隔离、接地开关手动操作机构的磨合试验
试验控制台数	一带四，可满足四台开关同时试验。
故障保护	拒合、拒分、辅助等故障，应自动切断电源，有效保护合、分闸线圈不被烧坏，并发出报警。
数据保护	不论保护、手动停止工作，之前试验数据包括停止次数应自动保存，以备查询。

二、配置要求

1. 电源线、测试线及夹具要求可靠耐用；

2. 工作电源如采用熔断器保护的，配备适当数量的备用熔芯；

3. 其他配置按照厂家执行。

三、售后服务

日常维护

1）仪器应存放温度-20℃～60℃，相对湿度＜85%，通风干燥，无腐蚀性气体的环境。

2）室外使用时应避免雨雪侵袭，强光暴晒，以免损坏液晶显示及仪器。

3）本仪器长时间不用时，请根据储藏条件，适时开机通电1小时。

服务支持

1）本仪器自发货后三年，非人为损坏，本公司将负责三包维修，并负责正常使用寿命内的终身维修。

2）本公司负责仪器的易耗品、配件供应。

3）用户在使用中的一切问题请及时与本公司技术服务部联系。

4）保修期内提免费提供设备使用维护的现场培训指导；

5）产品在使用过程中，出现故障问题，在接到我方电话通知后，1小时内做出响应，如需派出服务人员，24小时内到达。
