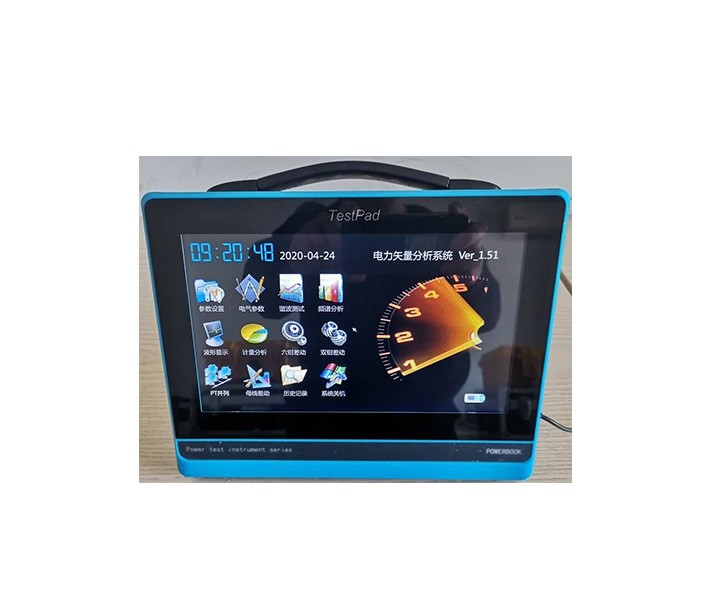

CTSL-P保护回路矢量分析仪(平板8钳)

本公司根据现场测试需要,适时开发出多功能矢量分析仪。 该产品集多功能于一身,具有多种测量功能,主要功能为: 相位仪功能—校验主变差动保护和母线差动的正确性;

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、 8路电压(双UA、UBUCUN),8路电流(双IA、IB、IC、IN)测量数据、矢量图同屏显示;

    2、 可用于两段母线矢量关系对比、核相;

    3、 对于差动保护装置的测试只需一次接线即可完成六角图的绘制,大大提高了工作效率;在空间小,接线困难的情况下,还可采用双钳法进行多次测量最终绘制出完整的六角图。

    4、 采用钳形电流互感器采集电流,不用断开电流回路,安全方便。

    5、 可进行复杂保护装置的矢量分析,判断接线是否正确,并给出正确的接线图以供对比。

    6、 可进行常规电参量测试,同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角;并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。

    7、 可进行三相三线高压计量装置错误接线检查,能对三相三线48种接线进行分析判断,直接给出分析结果;查处恶意改变计量接线的窃电手段,有效避免电费流失。

    8、 可进行现场被测信号的谐波分析,能分析出264次谐波的各次含量,自动计算出总谐波失真度。

    9、 采用10寸大屏幕彩色液晶屏显示器,分辨率1280×800

    10、 仪器具有屏幕截图功能,对任何一屏的显示数据可以图片的形式手动保存下来;

    11、 电容屏触摸操作,与平板电脑和智能手机操作近似,简便易用;

    12、 支持鼠标操作,适应不同习惯的操作人员;

    13、 大容量锂电池供电,连续工作长达8小时。

    14、 用户可随时将测试的数据以记录的形式保存下来,以供集中统一管理、备案、查阅,可存储200组以上的数据。

    15、 可将保存的记录通过U上传到后台管理计算机,进行综合分析,评审。

    16、 具备万年历、时钟功能,实时显示测试工作进行的日期及时间。

    17、 体积小、重量轻,便于现场使用。

    18、 USB接口,可用优盘等移动存储设备导出数据。

    1、 输入特性

    电压通道数量:8通道

    电压测量范围:10~450V

    电压显示分辨率:0.01V

    电流通道数量:8通道

    电流测量范围:0~10A

    电流显示分辨率:0.0001A

    相位测量范围:0°~360°

    谐波分析次数:264次



    2、 准确度

    电压:±0.1%

    电流、功率:±0.2%

    相角:±0.2°

    谐波电压含有率测量误差:0.3

    谐波电流含有率测量误差:0.5

    3、 工作温度:-15~ 45℃

    4、 充电电源:交流160V~260V

    5、 绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

             ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

    6、 体积:280mm×210mm×58mm

    7、 重量:1.8Kg
